還珠樓主 發表于 2020-6-1 11:47
看你的圖片就有一個輸入軸，就是中間的那個，比如我自己設計的旋轉機構，伺服電機+輸入齒輪+連接法蘭+RV減 ...

好東西

好奇樓主的問題是咋解決的？？

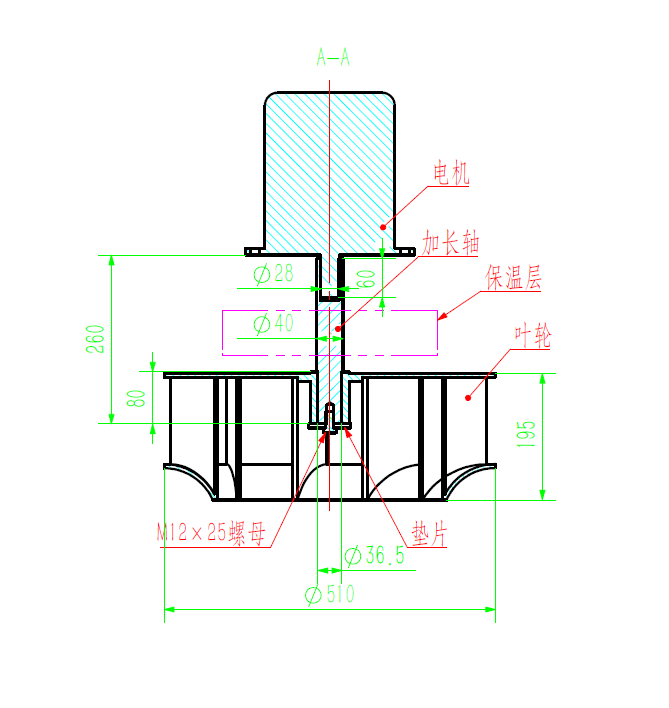

做個加長的連接軸，一頭內孔硬敲進去。

熱縮機上的循環風機遇到過類似問題，原設備廠家和電機配套廠家都停產了，維修更換數量又少，定制不合算，我們是補修一下電機轉子，壽命雖然受影響但是勉強能用，準備再壞了就改下結構，把風葉用單獨軸和軸承座固定，電機用聯軸器連接下。圖上的方案估計平衡很難把控。

厲害！

樓主你好，我也遇到你同樣的問題，我們是外企，設備國產化，也是用到這個高溫變頻風機，安裝方式也是一樣的，我找了好久國內的供應商，目前還沒找到合適的，你的這個設計肯定不可以，最主要的是風機的動平衡，你一定要找到合適的電機供應商，就像你說的電機下端的軸承要用耐高溫的交接觸球軸承，而且電機軸必須和風機葉輪直接連接。實在找不到你換一個風機吧，或者找國外原廠采購，我給你發一個另外一種風機的圖片，電機和風機葉輪用皮帶連接的。

在電機座上安裝一個軸承，軸承起定心和支承作用，電機軸只傳遞轉矩

看你的圖片就有一個輸入軸，就是中間的那個，比如我自己設計的旋轉機構，伺服電機+輸入齒輪+連接法蘭+RV減速機+輸出法蘭

你能不能別逗了，你算過，你這短軸電機能承受住這么大的彎矩么？中間連個支承都沒有
