鍵槽加工問題

查看數: 7897 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-6-4 05:49

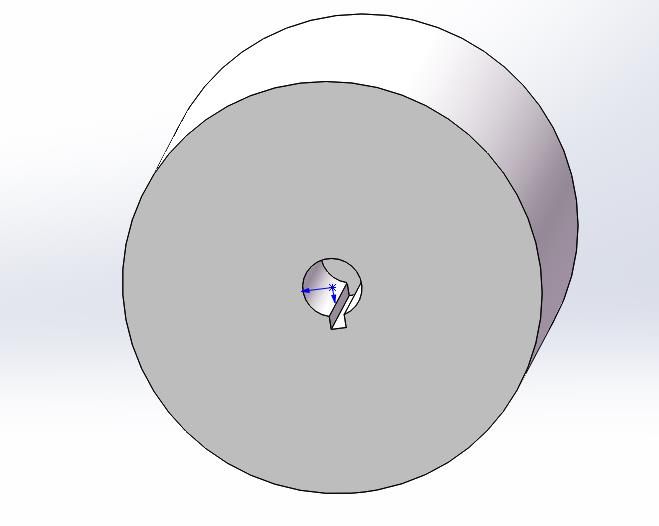

如圖，現有設備不方便做這樣的鍵槽，如果直接按鍵槽尺寸銑出來，側面多出個圓弧，影響使用嗎？

回復

mumu312 發表于 2020-6-5 16:48:34

用電火花吧

遠祥 發表于 2020-6-4 20:22:53

最好不要這樣，一般的都是去圓，清根處理的。

xinshiji666 發表于 2020-6-4 14:30:37

完美風暴丶發表于 2020-6-4 07:59
按我理解您的意思，是側面受力，我剛才可能表達的不清楚，我這側面還是平面，是銑床一刀過去的，只是會在 ...

鍵連接主要靠側面傳遞扭矩，不允許出現過大間隙，交變載荷會使間隙越來越大。可深度方向本身就是要求有間隙存在，只不過樓主這個是想加工時簡單些，用銑刀在端面直接開槽，圓弧角就大了，如果速度不高，用頂絲頂住，防止離心力甩出去，如果要求高，就自己做個特殊的鍵唄！看看漸開線花鍵怎么做的，只是你這個鍵非標罷了。



lhz689 發表于 2020-6-4 14:19:24

數量大用拉刀最好，精度高效率也高；
數量中等，銑，關鍵是控制對稱度和槽寬，至于圓弧，你銑深一點或配圓弧鍵都可以；
如數量很少，直接線割

曉昀 發表于 2020-6-4 12:39:48

完美風暴丶發表于 2020-6-4 07:59
按我理解您的意思，是側面受力，我剛才可能表達的不清楚，我這側面還是平面，是銑床一刀過去的，只是會在 ...

內孔鍵槽的側面不會是平面吧？應該是圓弧面，外圓柱面的鍵槽側面才是平面。包括你說的鍵槽底面也是圓弧面，這三個面都是包著銑刀的。

MATRIXIV 發表于 2020-6-4 12:01:41

電火花不行嗎？

ziyuhanyue 發表于 2020-6-4 11:54:37

先在加工位置底部端角打兩個小孔避讓，銑出來后成為帶退刀槽的鍵槽就可以了

完美風暴丶 發表于 2020-6-4 10:45:24

流著淚的你的臉發表于 2020-6-4 10:32
個人愚見，其實還是取決于你的使用環境，要求不高，為啥不行呢。校核工作還是要你自己做

嗯，好的，要求確實不高，謝謝

完美風暴丶 發表于 2020-6-4 10:44:31

wdennisw 發表于 2020-6-4 09:52
如果不要求太大強度，圓角的地方用鉆頭鉆掉就可以。

好的，謝謝
