套芯沖孔模具結構

查看數: 2379 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-7-8 09:03

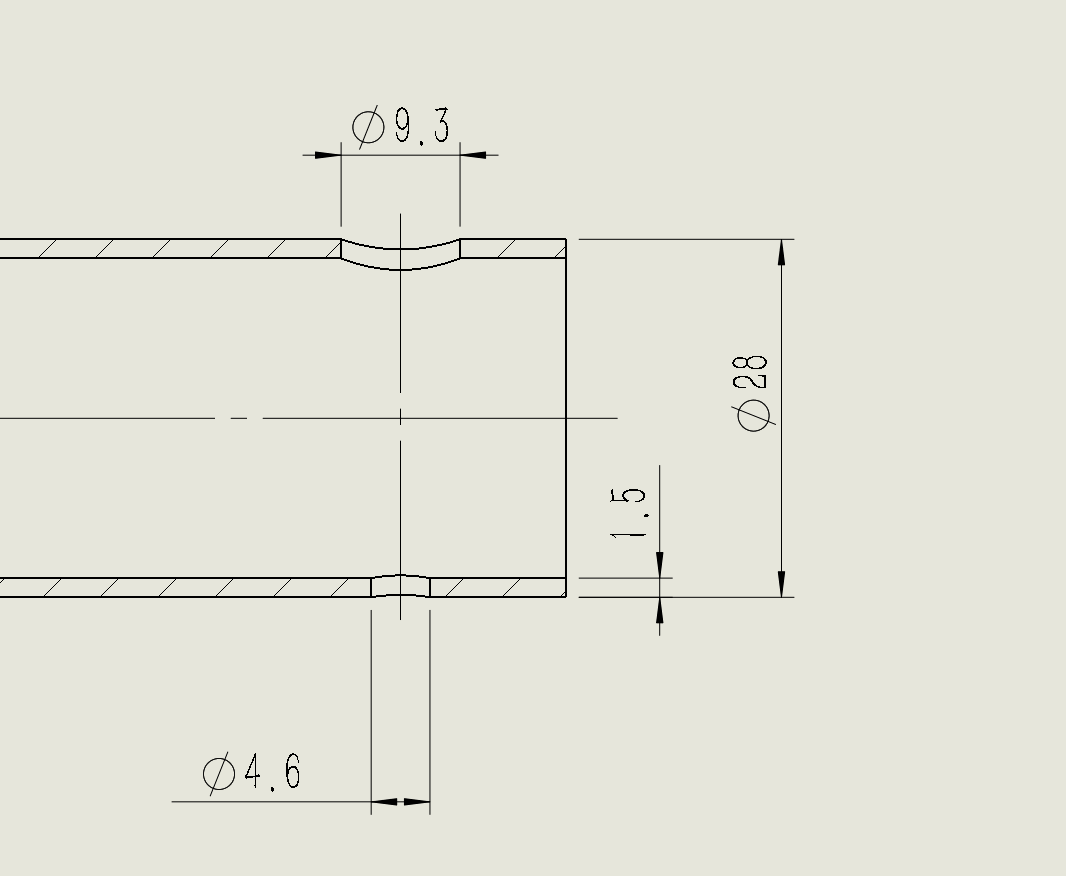

見圖，28的鋁管，要套芯沖這兩個孔，一次出完。是兩側對沖還是從大孔方向沖穿整條管？

回復

麥哥123 發表于 2020-7-10 08:42:12

回峰xf 發表于 2020-7-10 08:34
可以沖兩次的，這樣比較好定位，設計比較簡單！

現在方案基本確定一次出兩個孔了，由于兩側孔徑大小不一樣，這樣凹模就不能用線割加工了，不知用電火花是否能像線割一樣加工刀口出來

回峰xf 發表于 2020-7-10 08:34:03

可以沖兩次的，這樣比較好定位，設計比較簡單！

遠祥 發表于 2020-7-10 07:59:27

肯定要對沖的，一頭沖出管子就會被壓變形掉。

yxflink 發表于 2020-7-8 11:53:00

2樓點評到位

麥哥123 發表于 2020-7-8 09:59:48

Lixinwu 發表于 2020-7-8 09:46
當然是對沖，直沖行程太長，且廢料無法出模。

廢料無法出模，一針見血。謝謝大神。那芯棒是要做大小孔？用電火花加工嗎

南天橫翼 發表于 2020-7-8 09:47:09

都可以啊，要是我的話就兩端沖，單邊沖的話料斷裂口會在外面。不美觀。

Lixinwu 發表于 2020-7-8 09:46:18

當然是對沖，直沖行程太長，且廢料無法出模。
