發布時間: 2020-7-27 09:13

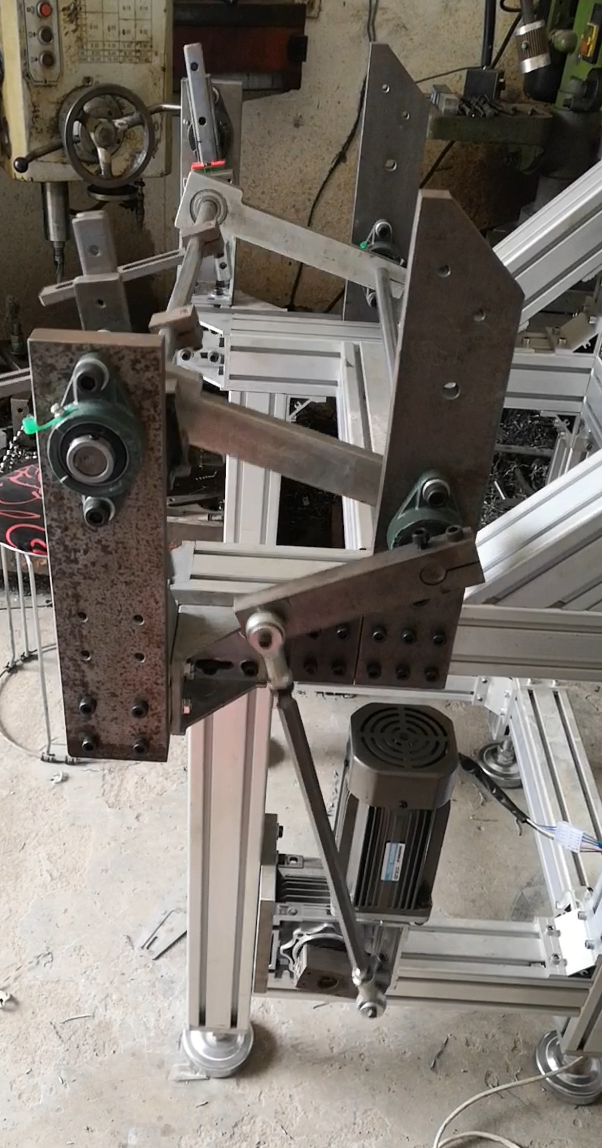

正文摘要:本帖最后由 cgq01 于 2020-7-27 09:42 編輯 做了一個取料機構，節拍1秒。 但是噪聲比較大。 一開始，電機用的是齒輪減速機，轉向機構是在一側的，噪聲非常大。 后來，改成蝸輪蝸桿減速機，轉向機構對稱的兩側都有 ... |
|
僅由圖片得出： 一，此結構力臂沒有計算準確，或者有干涉，再者功率不匹配，電機可能溫升大。 二，最省的解決辦法，用拉伸彈簧去除工作端自重。 |
| 可以加減震彈簧，減輕曲柄的受力 |
遠祥 發表于 2020-7-28 21:52 上面有視頻鏈接 |
| 估計是機構有干涉點，運轉過程中會有卡頓的現象！ |
| 機構間隙太大，包括傳動機構。 |
| 底座太輕了。這個機構轉動和擺動機構比較大，運動中心變化比較大，基座顯得太弱小了。要么把擺動機構做小點?；龃笮?。再增加減震裝置，比如墊減震橡膠 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
|
大白小白
| + 1 | 思想深刻，見多識廣！ |
| 我也遇到過類似的問題，我們直接用小間隙的行星齒輪減速機，效果好點。 |
|
https:// v.youku.com/v_show/id_XNDc2OTEwOTkyMA==.html https:// v.youku.com/v_show/id_XNDc2OTExMTI2NA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5~A 把地址中空格去掉就能看看了 |
