發布時間: 2020-8-7 19:58

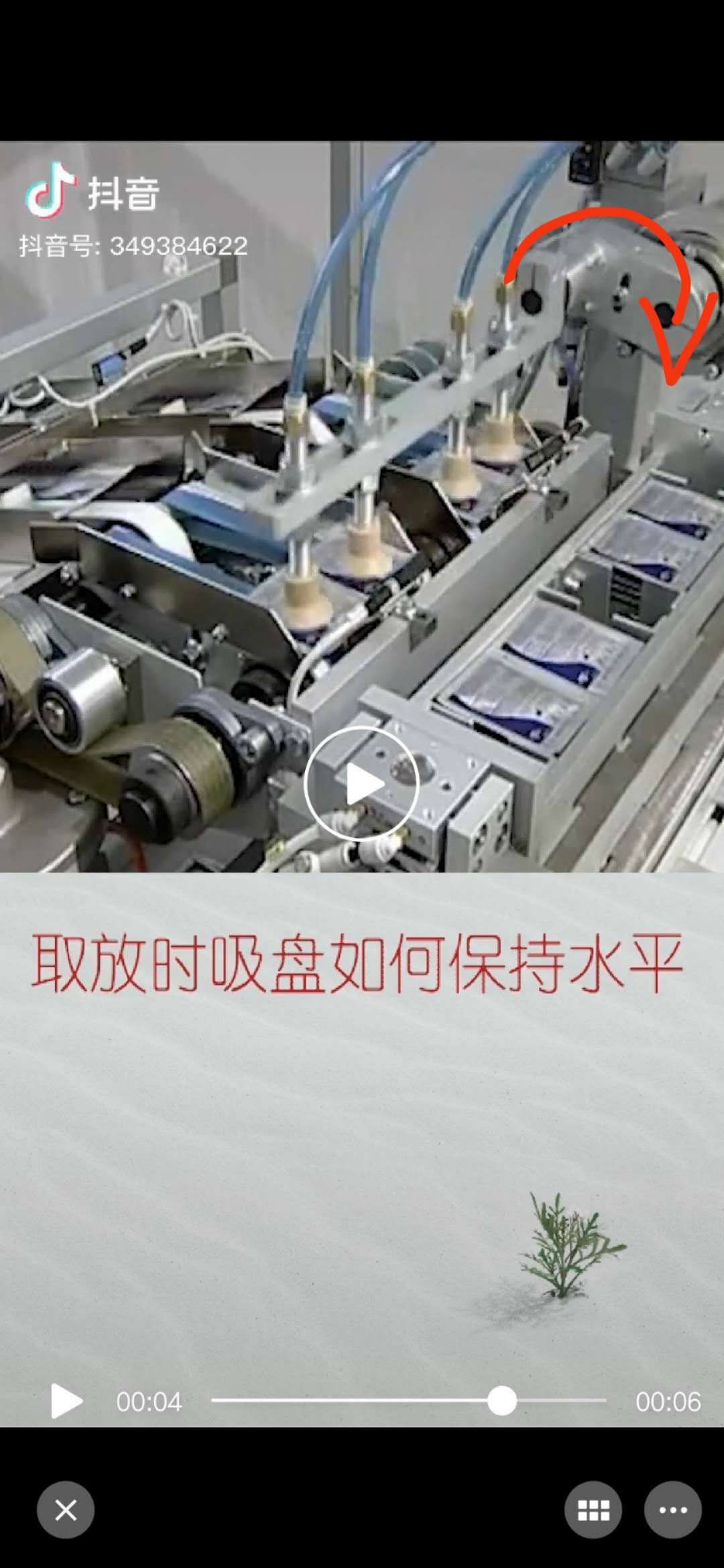

正文摘要:非標結構分析，請問如何保持吸盤水平，知道的請?jiān)u論，哈哈！ |
來兩張圖片吧，一目了然。 |
| 兩個同齒數的同步輪，一個裝與主軸同心，但固定（不與主軸一起旋轉），另外一個裝在夾持吸盤的旋轉軸上面，同步輪間拉一條同步帶。這樣就可以做出視頻效果，不受速度和角度限制的一種保持機構。另外用齒輪也能做出來，不過齒輪的噪音大，且由于齒輪間隙，不建議用在精密保持要求的場合。 |
| 同步帶就可以做 |
| 你們好像對這種機構很感興趣，里是是齒輪也好，同步帶好，這種機構都是成熟的。以前好像也有個貼問的是同樣的問題，就是如何保持機構在轉動中方向不變。摩天輪原理 |
同創達-葉工 發表于 2020-8-8 08:32 這是很多年前的機構，運用很成熟了 |
zhufeng_hgp 發表于 2020-8-8 08:11 要是我設計，也是這樣 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 默笑滄海
| + 1 |
默笑滄海 發表于 2020-8-8 08:11 理論上可以，實際上會晃，不穩 |
| 有同步輪同步帶裝置使其保持水平 |
| 我覺得是靠重力，從視頻中可以看到，是一個L型支架，吸盤下部比上部重太多，轉軸上安裝一個軸承減小摩擦，就能達到這種效果 |
