發布時間: 2020-8-8 11:05

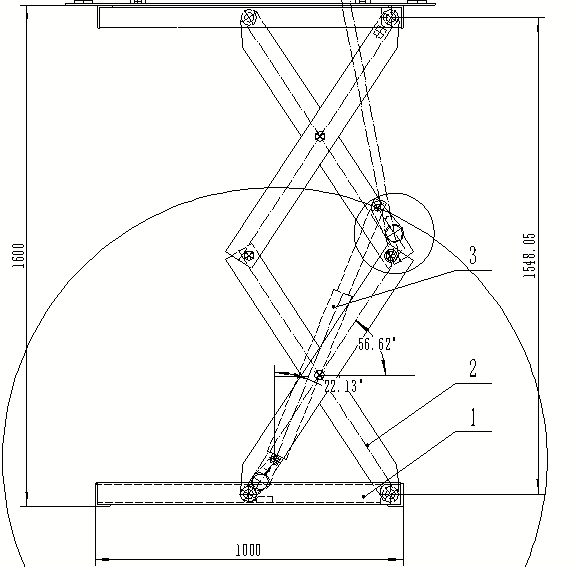

正文摘要:各位大佬有沒懂行的，幫一下我這個新人菜鳥 補充內容 (2020-8-9 08:27): 油缸缸徑是50，桿徑是40，行程是260mm，要求起升高度是1200，實際設計出來時1548，圖是測繪的別人的產品，目前是壓力20Mpa不正正常工作，要 ... |
大白123 發表于 2020-9-20 13:50 那就只需要校核油缸推力了 |
| 你這個是起始角度有問題，初始狀態存在一個角，不會平行為零，起始角度就該是15度+初始角 |
向宏 發表于 2020-9-18 14:05 最終增大起始角已經解決問題了 |
大白123 發表于 2020-8-9 07:57 做個計算草圖，調整尺寸后自動計算。會方便些 |
未來第一站 發表于 2020-8-9 22:22 一般都是多少壓力，我們這邊做礦山機械，最小都是15MPa |
遠祥 發表于 2020-8-9 21:53 請問知道是怎么回事嗎 |
| 你這壓力我看著都害怕。 |
| 輸出的力打折扣了吧？ |
| 油缸應該放在固定支腿端 |
