求助：與門電路問題

查看數: 4087 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-8-21 15:53

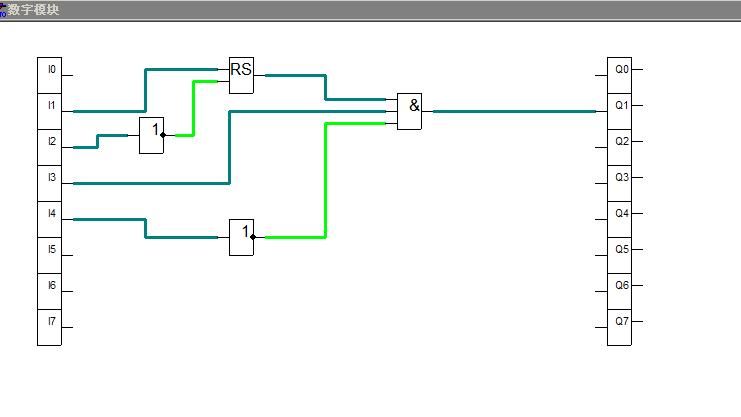

0 n; h5 u1 X: b5 i3 ^0 g" G與門電路，輸入端有個低電平，怎么輸出還是1 2 p/ z: v$ |/ N/ [' `6 z, _; o - B% v& @$ R; ^0 E% N

回復

大白小白 發表于 2020-8-22 00:44:34

曉昀發表于 2020-8-21 23:17
$ A: n# k9 @( W! @查RS觸發器的真值表。

lz問的是與門。

曉昀 發表于 2020-8-21 23:17:26

查RS觸發器的真值表。

大白小白 發表于 2020-8-21 18:17:14

277741987 發表于 2020-8-21 16:23
* ^; N& s6 o" Q' BRS的問題，復位置位

RS若是復位置位功能，不應該這樣畫。控制線和輸入輸出線不一樣的。

大白小白 發表于 2020-8-21 18:15:15

這是功能示意簡圖。

實際的邏輯表要看實際電路圖或者ds

孜孜求學者 發表于 2020-8-21 16:29:41

277741987 發表于 2020-8-21 16:23& `0 T" F5 s9 P( b, f! E
RS的問題，復位置位

RS能影響端口4？

277741987 發表于 2020-8-21 16:23:19

RS的問題，復位置位
