菜鳥diy一個齒輪減速的機構，一些基本問題希望可以得到專業人士解答

查看數: 6602 | 評論數: 19 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-8-24 19:17

計劃在目前的繞線輪上增加一個排線器，目標是主軸齒輪通過多個齒輪傳動到絲桿齒輪，實現10:1減速，輕負載，低轉速（主軸是0-300RPM，絲桿是0-30RPM), diy計劃如下 1、主軸齒輪，1模15齒，連接第二級1模30齒的實現2: ...

回復

gxs20601 發表于 2020-8-25 17:00:51

130mm的間距，10：1的減速比，方法很多。可以選擇同步帶、鏈輪等傳動。不需要三級傳動。
如果僅僅想練手，隨你折騰。

溺水的咸魚 發表于 2020-8-28 09:13:16

沒記錯的話齒輪齒數貌似不要小于17

證明的們明天 發表于 2020-8-26 20:40:41

都要經歷

遠祥 發表于 2020-8-26 19:28:32

齒傳動對于設備的精度要求比較高，實現起來稍微困難一些。

斯文棒棒 發表于 2020-8-25 13:55:53

為什么不用同步帶傳動，簡單又便宜。

曉昀 發表于 2020-8-25 10:10:31

hillman 發表于 2020-8-24 23:28

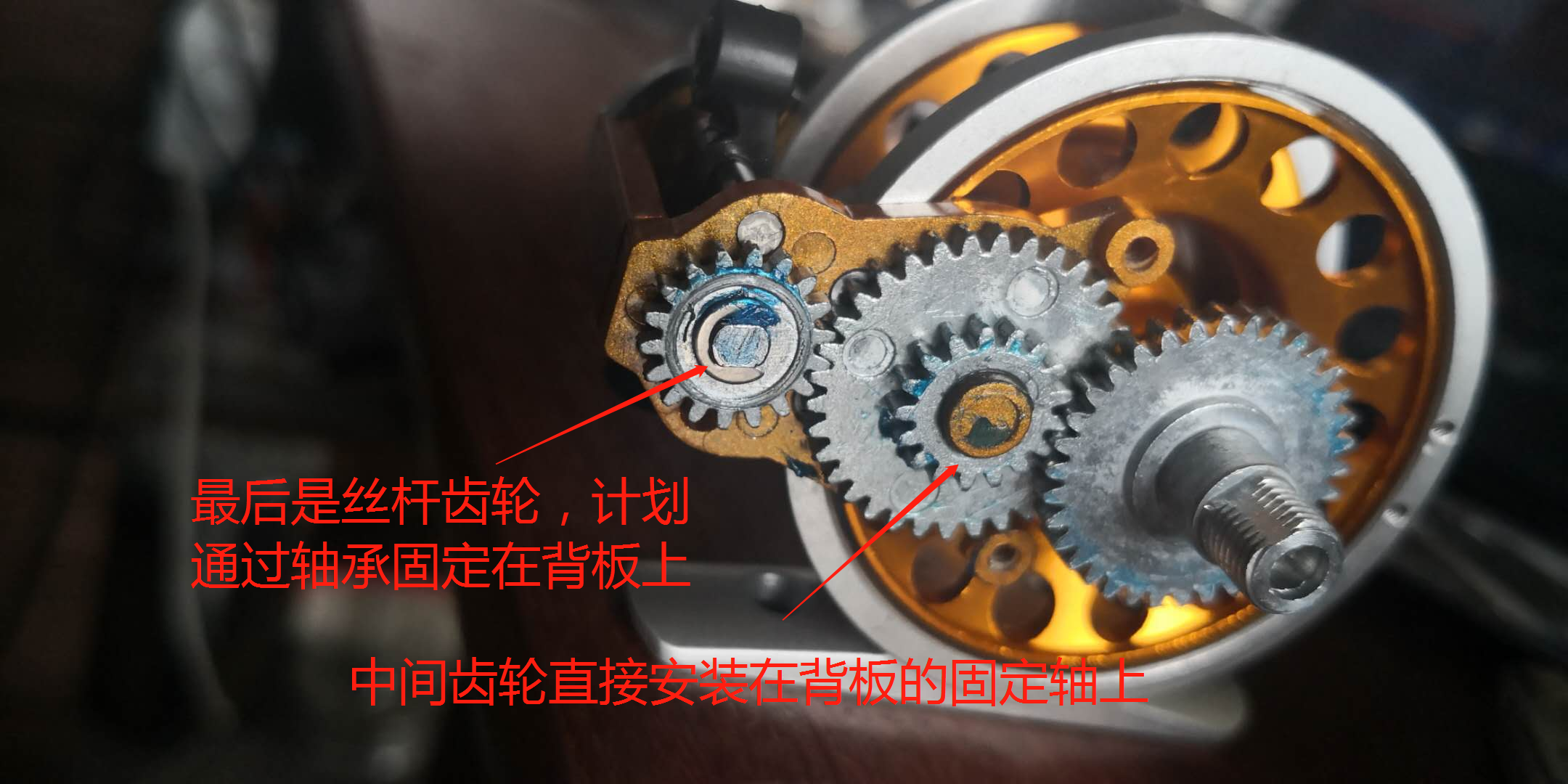

就是模仿漁線輪的齒輪機構做個DIY, 規格會大很多，主軸齒輪到絲桿齒輪達到130MM, 好像中間齒輪直接安裝在 ...

不應該是固定在背板上，因為背板不動，齒輪要隨著軸轉動，包括最那一根絲桿軸。中間齒輪與大齒輪安裝時，中間要留一點間隙，要不右邊齒輪傳動時會與大齒輪產生摩擦。

凌亂von 發表于 2020-8-25 09:54:58

15齒，有沒有考慮根切？太理論了但又沒理論支撐

szx7 發表于 2020-8-25 09:09:46

Thanks for your share!

科技的瘋狂 發表于 2020-8-25 08:07:12

建議校核一下齒數,你給的齒數加工是個問題
