鉚釘高度和直徑檢測，精度0.02mm，哪位大神做過啊

查看數: 16207 | 評論數: 21 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-10-12 10:53

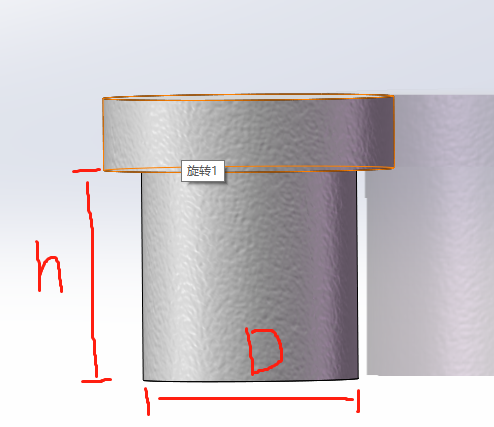

有什么方法能夠測量這兩個尺寸么？需要自動檢測的

回復

wlj0202 發表于 2021-1-15 10:39:59

學習了，

煙草 發表于 2021-1-13 18:44:38

檢測用的基恩士的GT傳感器，機器準備驗收了，客戶實際需求不用那么高的精度，下代設備就用帶PLC反饋的千分尺了，成本能降兩萬多一臺

desk121 發表于 2020-12-2 00:03:27

兩個GT一懟，跟卡尺一個道理

yien 發表于 2020-10-28 11:29:01

大白小白發表于 2020-10-28 09:55
請教下，如果檢測不是邊界輪廓，是刃尖這種脊線是否可行？
垂直俯視，在本體和本體之間區分，不是本體和 ...

要看你的檢測項目是什么。如果是刃邊缺陷檢測、尺寸一致性檢測的話沒問題，如果是普通的刃面缺陷臟污檢測也沒問題。

但是你最好還是找下視覺供應商，讓他們給個評估方案。

參與人數 1	威望 +1	收起理由
大白小白	+ 1	熱心助人，專業精湛!

丹楓911 發表于 2020-10-28 10:53:06

煙草發表于 2020-10-28 00:00
謝謝了，聯系了，用的GT系列的，也有點小貴，7000多一個

不要怕貴，這個可靠性高，你用小雜牌或者不可靠的方案，你后期的費用遠遠不止這個數，要考慮長遠。

大白小白 發表于 2020-10-28 09:55:19

yien 發表于 2020-10-12 17:07
測量分辨率不需要達到0.002。外輪廓邊界檢測，邊界線有2~3個像素寬就足夠了。具體需要多大的CCD，我不知 ...

請教下，如果檢測不是邊界輪廓，是刃尖這種脊線是否可行？
垂直俯視，在本體和本體之間區分，不是本體和背景之間區分？

大白小白 發表于 2020-10-28 09:04:48

qjg2ly 發表于 2020-10-12 16:11
視覺的精度，主要取決于相機的像素以及工件需要測得尺寸的視野有關系，如果這個工件不大的話，一點問題都 ...

lz不說，你們都不問速度么？

煙草 發表于 2020-10-28 00:00:01

sankyowuhan 發表于 2020-10-12 12:57
接觸式位移傳感器即可搞定精度在微米級別。松下HG-S和基恩士GT2系列，或者選擇非接觸式激光位移傳感器，如 ...

謝謝了，聯系了，用的GT系列的，也有點小貴，7000多一個

煙草 發表于 2020-10-27 23:59:10

丹楓911 發表于 2020-10-12 11:42
打電話問問基恩士，他們會給你推薦配套的方案和產品。

聯系了，有解決方案了，接觸式距離檢測，有段貴，一個7000多，一下要用4個
