求問滾珠絲杠的一種使用方法

查看數: 14271 | 評論數: 45 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-12-4 16:56

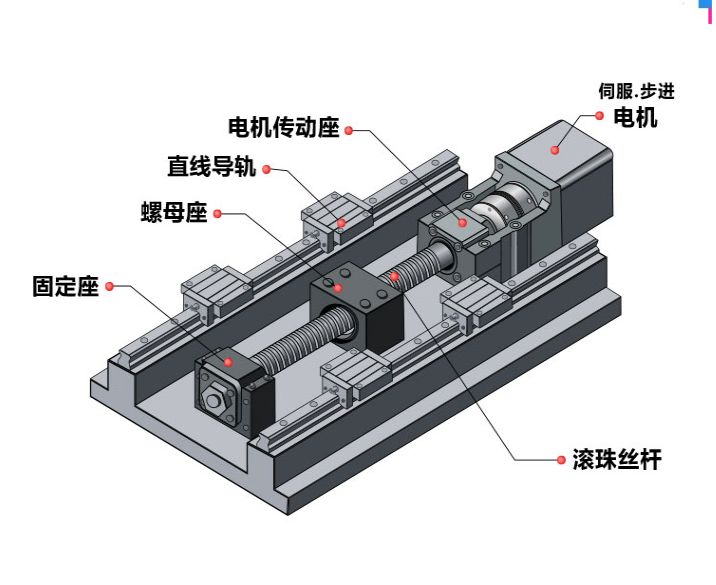

社區的朋友們下午好，如圖所示，一般滾珠絲杠兩邊配2根導軌。如果不配導軌的話，中間絲杠裝工裝會左右搖晃。我想請問各位，滾珠絲杠我后面接的手輪控制行程，有什么低成本的方法不裝導軌，能讓絲杠上的工裝不左右晃 ...

回復

letu825 發表于 2020-12-11 11:49:31

在兩側安裝兩根可調節松緊度的扶正桿，應該會方便點的吧

qjg2ly 發表于 2020-12-11 08:55:45

絲桿只能承受軸向力，不能承受徑向力，必須要加導向去承受徑向力。其余自己考慮吧

wx_c57kw5nu 發表于 2020-12-11 08:50:34

心軸加直線軸承啊，心軸加干式軸承更省。

Andre.Yang 發表于 2020-12-10 18:56:02

你要低成本，國產滑軌，國產螺桿走起，價格美美噠，質量呵呵呵

Andre.Yang 發表于 2020-12-10 18:45:52

本帖最后由 Andre.Yang 于 2020-12-10 18:54 編輯

竹影掃階塵不動 發表于 2020-12-9 11:46:08

不知道

排線器 發表于 2020-12-9 11:28:55

換成普通絲桿成本還能更低點

機械萌 發表于 2020-12-7 23:01:55

直線導軌裝在絲杠下面也可以

風丫風 發表于 2020-12-7 22:36:00

承載力不大的話，可以用比較薄的直線導軌，裝在絲杠正下方，一些模組都是這樣用的
