順子93 發表于 2021-1-16 08:40
這是由于你的裝配體屬于自由狀態。沒有進行約束。這個稱之為剛體模態，任何一個物體空間內都有6個自由度。 ...

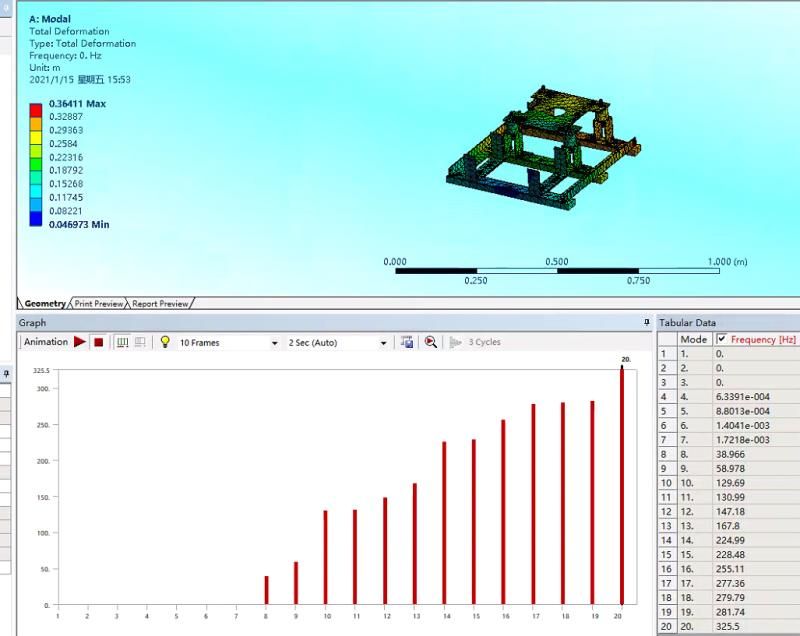

就是不知道少了哪個約束，導致第七階出現小于零的數據。里面有共節點的約束關系，按理說，共節點后不需要再進行約束了。謝謝你的指點！

這是由于你的裝配體屬于自由狀態。沒有進行約束。這個稱之為剛體模態，任何一個物體空間內都有6個自由度。結果顯示，物體沿一個自由度的方向進行運動，沒有震動。你得尊重結構實際約束關系。不然結果都是錯的，拿一個錯誤的結果來分析為什么，沒啥意義。一般人也不知道軟件用何種方式怎么算的。
