希望前輩們指點：這種絲桿升降機構常用嗎？可行嗎？設計需要注意什么要點？

查看數: 14789 | 評論數: 25 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-5-3 21:35

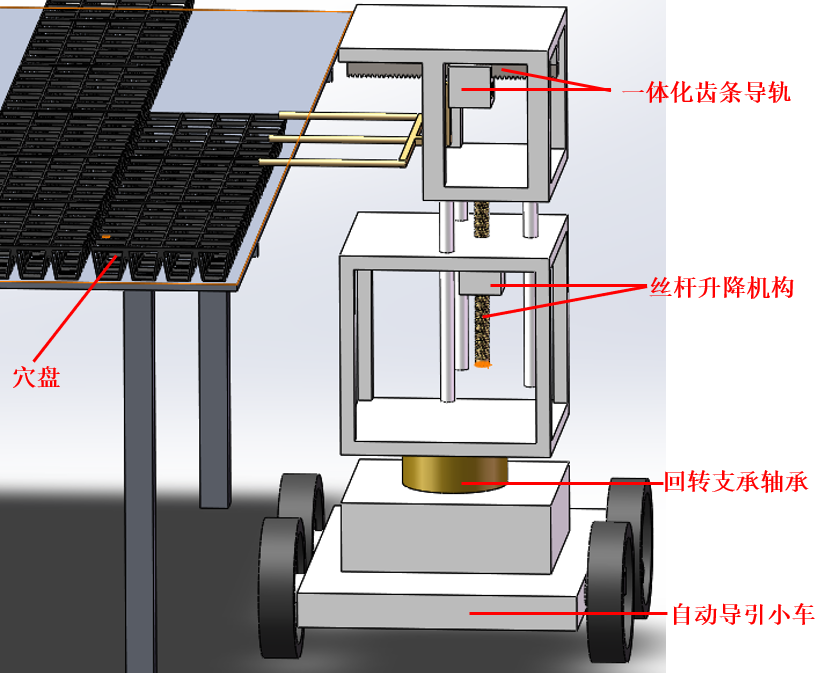

問題描述：用如圖所示的絲桿做升降機構，螺母轉動，絲桿不轉，這種方案可行嗎？需要注意的要點有哪些？比如用滑動絲桿還是滾珠絲桿？絲桿主要用在如圖二所示的裝置中的升降部分，有沒有更好的布置方式？經驗缺乏，希 ...

回復

ericshen12 發表于 2023-4-8 17:18:53

隔壁老王lx 發表于 2021-6-4 15:08
存在偏心力矩的情況下最好還是判斷下是否會憋到

這個是否會卡死怎么計算的啊？除了計算里不平衡外，好像還有加工和裝配誤差，那個影響好像更加大。

fuyu389 發表于 2021-6-4 16:06:22

用同步帶可行吧，大家討論下，我對傳動也一知半解，
我覺得絲桿多用于力大，傳動精度高的，一般的同步帶也行

隔壁老王lx 發表于 2021-6-4 15:08:52

存在偏心力矩的情況下最好還是判斷下是否會憋到

小閣藏春 發表于 2021-5-10 14:29:55

看這圖，負重應該不大，用絲桿沒問題啊，用同步帶，電機帶自鎖

受不了了 發表于 2021-5-8 10:52:40

不是太舒服，勉強湊合能用

MrGemini 發表于 2021-5-8 10:36:37

受力不均勻的話，是否可以考慮布置配重塊？

無堅不摧2012 發表于 2021-5-8 09:04:12

可行，這結構我用過。但有幾個要點，行程不能太長，負載不能太重，同時轉速不能很高。否則會不穩定，抖動

天下寒 發表于 2021-5-7 21:32:50

不易加工，還容易卡死

金光大道 發表于 2021-5-7 08:08:00

網上搜一下，有現成品賣
