關于輥筒的結構設計方案看圖說話

查看數: 16864 | 評論數: 25 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

hzy1232000

發布時間: 2021-11-15 20:18

正文摘要:

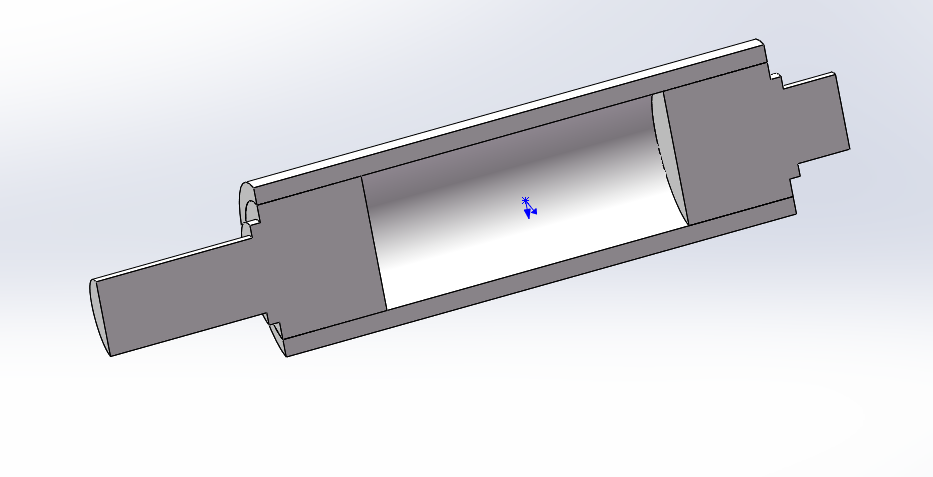

這是我們公司日常設計的主動輥筒結構設計，每次我們的主動輥筒都是這樣設計結構 ，然后用鉚焊鏈接再滾花，我們公司的被動輥筒就是無縫鋼管配合軸承上軸。那么問題來了，大神們，主動輥筒可以用我前面說的被動輥筒結 ...

回復

hzy1232000 發表于 2021-11-15 20:47:02

說明下，我們公司是做食品行業都，基本上都是采用304不銹鋼材料

核動力牛馬1 發表于 2024-11-11 15:20:26

小飛熊l 發表于 2024-8-6 13:32
早看到您的回復就好啦；我目前使用這種結構。

想問一下這圖里用的是深溝球軸承么

小飛熊l 發表于 2024-8-6 13:32:04

utopia11 發表于 2024-8-5 17:34
樓主是想要這種結構嘛

早看到您的回復就好啦；我目前使用這種結構。


utopia11 發表于 2024-8-5 17:34:41

樓主是想要這種結構嘛


啊是大姐大 發表于 2024-7-29 15:58:29

我是大坑發表于 2021-11-23 14:25
請問第二點中間開槽起什么作用呢？

同問

anian71 發表于 2021-12-18 22:57:39

陳大餅吖發表于 2021-12-5 13:01
光軸知道吧？有軟有硬，還有空心的光軸。

買一整根空心的硬光軸，線切割加工長度。

謝謝，受教了！

陳大餅吖 發表于 2021-12-5 13:01:54

anian71 發表于 2021-12-4 23:00
樓主能說詳細點嗎？謝謝！

光軸知道吧？有軟有硬，還有空心的光軸。

買一整根空心的硬光軸，線切割加工長度。

車床做兩個兩端的鐵件，敲到光軸里面，再電焊住。
然后上車床，以光軸表面為基準來校正。
再精加工一次端部鐵件。

如果精度有要求的話，以上工序做好了拿去外圓磨，磨光軸表面。
精度要求不高就不用外圓磨。
（端部鐵件是用來裝兩個深溝球軸承）

zhaoxg 發表于 2021-12-5 07:58:03

感謝樓主分享，很不錯！

anian71 發表于 2021-12-4 23:00:26

陳大餅吖發表于 2021-11-16 09:52
接觸過一種，買一整根空心硬光軸，線割切長度，車床做兩頭的端部內鑲件，敲進去，在光軸的線割面上焊接一圈 ...

樓主能說詳細點嗎？謝謝！

hzy1232000 發表于 2021-12-4 22:21:46

平凡yjr 發表于 2021-11-27 08:32
如果受力不是很大，軸端不用深入太深，端部加工一刀重心度，另外，最好勁板上鉆個小孔，不密封利于焊接。

我們公司都是外發人家鉚焊來的
