發布時間: 2021-12-27 13:52

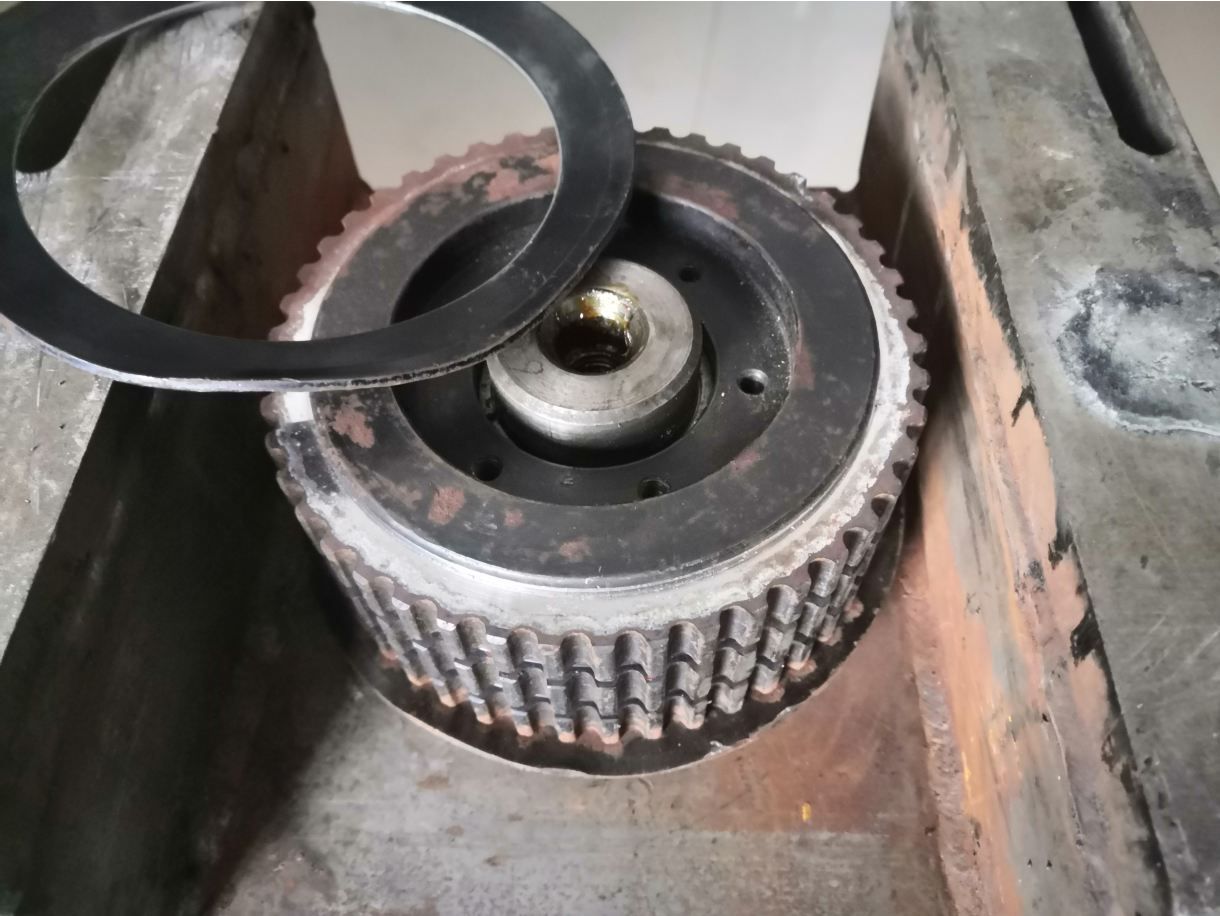

正文摘要:如上圖所示，同步輪上面有六個螺絲已經拆下來了，用拉馬卻拉不動，電機軸上沒有鍵和鍵槽，不知齒輪的固定原理，請知道的朋友指點一下，謝謝！ ... |
本帖最后由 xxtrumpf 于 2021-12-30 18:07 編輯 老玩童888 發表于 2021-12-30 13:20 普通張緊套都是鍥型結構，螺紋孔在外套上，六個螺釘輪流擰緊，這樣內外套的距離就變小了。自然是抱死傳動軸了。 我覺得先要把02取出來，可以在02上攻絲，然后做一個塊圓板，中心鉆孔攻絲；然后先把螺釘1旋入02上，接著旋入螺釘2，靠頂住傳動軸把02取出來。 這樣張緊力就卸了 |
| 參與人數 1 | 威望 +50 | 收起 理由 |
|---|---|---|
 管理團隊
| + 50 |
|
弄清楚6個小螺紋是什么用的？如果是錐套哪個是大頭？ 大頭在外面的這樣用拉馬會越拉越緊 |
| 最討厭的就是這種，裝的時候不考慮實際拆卸。 |
| 先噴除銹劑，然后火焰加熱，一遍加熱一遍用鐵錘敲打，再用拉馬試試 |
繼續在 發表于 2022-1-4 18:43 沒有找到”四個鎖緊孔，兩個拆卸孔“！ |
水水5 發表于 2022-1-6 13:00 還沒有啊！  |
|
還沒有啊！ |
|
拆下來了嗎？ |
| 拆下來了嗎 |
| 四個鎖緊孔，兩個拆卸孔，用長螺絲從拆卸孔擰到底，頂出來 |
| 確定下還有沒有固定的螺絲，可以考慮加熱試試 |
| 這是脹套式的同步輪，六顆螺釘拆了，向里震動，就松了，這和加工中心換刀臂結構一樣！ |
