這幅圖怎么看呢？時間繼電器

查看數: 8308 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-3-1 20:21

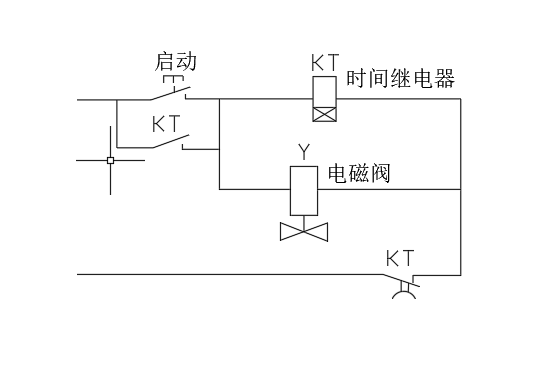

這幅電路圖這些開關的作用是啥呢？有人講解下整套流程嗎？感謝3 b% C: e% d$ o0 [$ [

回復

lich2008446 發表于 2023-3-27 11:13:34

電氣常識啊，要基礎知識

ahxinny 發表于 2023-1-17 09:58:55

江東老歌發表于 2023-1-14 15:582 `6 z* O+ s4 `, |4 a2 K4 X9 r* Y
啟動按鈕（點動）按下，時間繼電器的線圈得電，時間繼電器的瞬時常開觸點閉合自鎖，啟動按鈕釋放后 ...

這是一個標準的得電動作，延時斷開的圖例。上面說明是正解

平凡yjr 發表于 2023-1-17 07:59:00

延時斷開

江東老歌 發表于 2023-1-14 15:58:57

啟動按鈕（點動）按下，時間繼電器的線圈得電，時間繼電器的瞬時常開觸點閉合自鎖，啟動按鈕釋放后，時間繼電器的線圈保持通電。時間繼電器器的延時斷開的常閉觸點在延時時間到后斷開。

spinachzwx 發表于 2022-12-27 14:49:06

感謝各位的分享！！

遠祥 發表于 2022-3-3 17:25:31

學習了，電氣的學習就要從基礎的開始！

百度虎威 發表于 2022-3-2 09:16:28

實現啟動按鈕“點動”電磁閥動作。動作時長由繼電器設定

曉昀 發表于 2022-3-1 23:04:00

啟動按鈕按下，時間繼電器的線圈得電，時間繼電器的斷開按鈕閉合了。時間繼電器器控制的閉合按鈕斷開了。

m2006410 發表于 2022-3-1 21:43:35

本帖最后由 m2006410 于 2022-3-2 06:15 編輯

謝謝分享

參與人數 1	威望 +1	收起理由
曉昀	+ 1	熱心助人，專業精湛!
