不明就辯（19）——交錯軸斜齒輪

查看數: 6603 | 評論數: 15 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-8-18 12:22

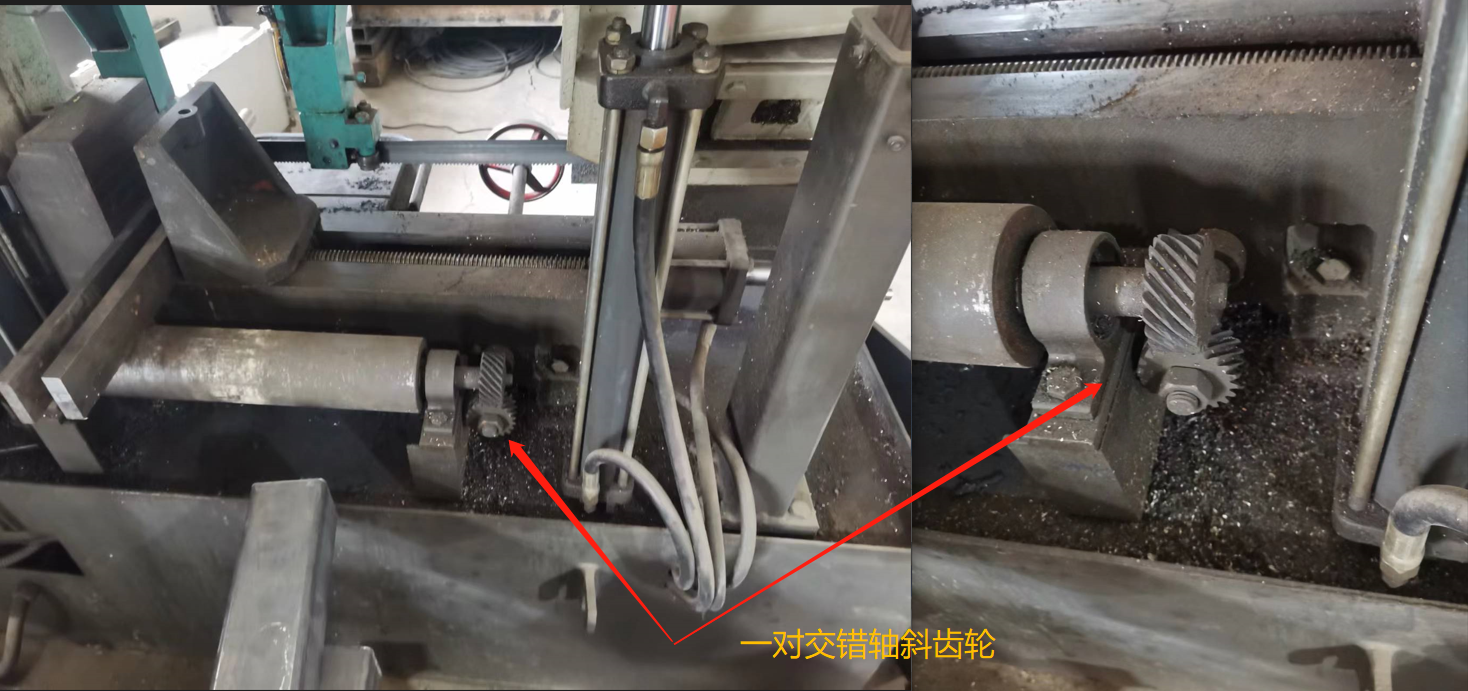

偶然發現各類鋸床上但凡有這機構的，上面的一對齒輪清一色都用的是交錯軸斜齒輪。記得第一次實際接觸交錯軸斜齒輪差點給當成蝸輪蝸桿【新提醒】畫圖工(30)——交錯軸斜齒輪 - 基礎知識 - 機械社區 - 百萬 ...

回復

平凡yjr 發表于 2022-8-26 08:00:57

我想是齒輪位置小，且好加工吧

13921099930 發表于 2022-8-19 15:16:34

交錯斜齒輪其嚙合為點接觸，可用為運動傳遞，不適合動力傳遞。運動與動力的差異，應該不用多說。
保持相同精度的運動傳遞，用斜齒輪對與傘齒輪對的制作成本相差很大。圖示這種場合，當然應該用斜齒輪對。
不知道該如何評論諸位的討論。
搞機械設計多少應該懂點齒輪傳動常識。看點書，有那么難？

評論的好。發表于 2022-8-19 16:11

這里就是個簡單的往前推推料的機構發表于 2022-8-19 16:00

制造商 發表于 2022-8-19 13:32:02

wintercood 發表于 2022-8-19 13:05
傘齒輪也有軸線不共面的，具體能做到多少就不知道了

傳動比呢？制造成本呢？

wintercood 發表于 2022-8-19 13:05:03

制造商發表于 2022-8-18 17:03
兩個的軸心不共面啊！用傘齒能做到嗎？

傘齒輪也有軸線不共面的，具體能做到多少就不知道了

LHCA2020 發表于 2022-8-19 11:09:45

傘齒輪挺容易因為安裝不好磨損快的

sfcp 發表于 2022-8-19 10:31:23

9樓說的對

魍者歸來 發表于 2022-8-19 09:30:32

都是互相抄襲的，能不改就不改了。

更關鍵的是，改了一旦不好用，惹一身腥發表于 2022-8-19 10:40

對的，標準的設備，能不改就不改了，改個結構一系列配件都要改發表于 2022-8-19 10:29

702736 發表于 2022-8-19 08:36:51

傳動平穩，少沖擊，噪音小。還有剛好不能對心的

2011ayoon 發表于 2022-8-19 08:23:50

傘齒輪加工要復雜一點吧，還有的很重要的問題就是這種行業的圖紙可能就是同一套（互相測繪，或者干脆就是一套圖紙）
