1255641209 發表于 2025-3-25 16:01

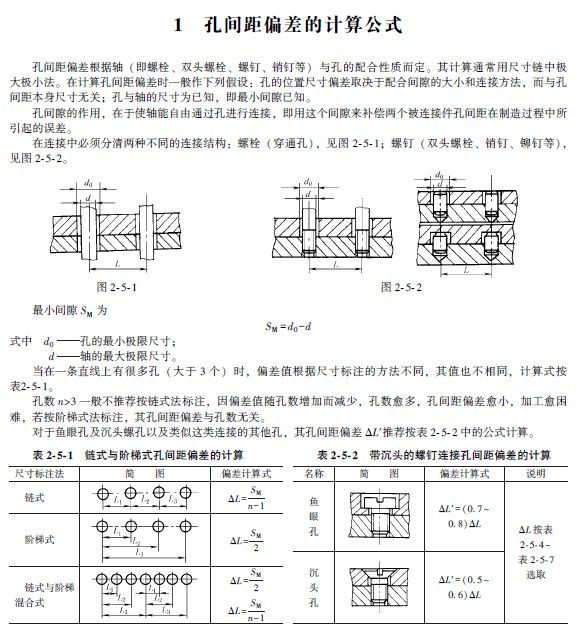

螺栓間距見附件：

謝謝分享

螺栓間距見附件：

頂

我隨便設定個孔軸值:孔直徑6.4-6.5，取最小，即d0;螺栓M6直徑5.9-6，取最大,即d    .
套入公式△L=[6.4(孔）-6(螺栓）]\2（n,孔數）-1=0.4

沒理解錯d0和d，其實就是加工的最大最小誤差吧

這很好理解，達到孔極限位置，自然就不能動了呀

如果兩個部件都是自己設計，這個想象和設計的空間比較大，如果過螺孔設計大些，對應的螺間距公差也可以給大一些，孔的加工制造成本更低；

一般做位置定位的孔，在一個平面上不會太多，最多三個，這個需要更多的關注。

螺紋孔還是鉆孔的定位精度，要求高的直接在圖紙上標注。相應精度的機床加工或者打點即可，因為與螺紋孔安裝的部件一般都有間隙可調節。精度過高沒有意義。

根據你包容螺栓孔的直徑來確定的
