妖洞兩拐 發表于 2022-10-2 15:14

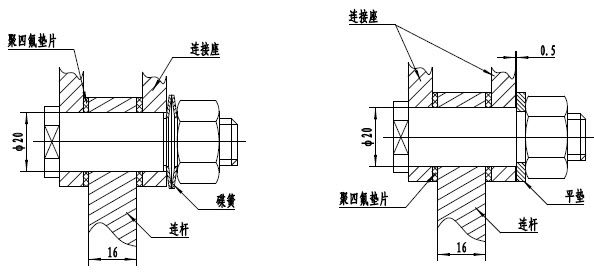

; i) z: q9 {# v- y6 _右側的方案行不行？故意把軸臺階做長，留出間隙

就是要把軸做長一點，長0.05-0.1mm就可以，要不然連桿會晃動。

妖洞兩拐 發表于 2022-10-3 09:39
兄臺的意思是軸上加套子？也可以，謝謝

只要軸（螺栓）不斷，螺母不脫扣松動。
剩下就是 干

東北制造 發表于 2022-10-3 09:31
隨機找個套，什么銅套，鋼套，尼龍套，竄軸留出0.5，加大平墊、彈墊、用防松螺母🔩一緊。
5 F$ v/ b0 `/ ^" k0 D/ C. [一個手 ...

兄臺的意思是軸上加套子？也可以，謝謝

妖洞兩拐 發表于 2022-10-3 09:13
人工操作轉動，速度很慢，磨損應該不大吧？實在不行加點油潤滑一下也夠了

隨機找個套，什么銅套，鋼套，尼龍套，竄軸留出0.5，加大平墊、彈墊、用防松螺母🔩一緊。
一個手動的能壞到哪里去，壞了也不會有什么大隱患！
5 V, n/ j2 W1 u4 a1 c# v$ s$ m簡單粗暴實用～～～~~~···.

4 @6 f! L$ g) o" J1 L- [5 t: l


  D' g* H: ^" w6 G: D- M
" L- Y2 g9 l2 V: A' E2 ~。

人外有人 發表于 2022-10-3 09:10
我也想說，轉動就是干磨？不需要加銅套么？最好就是臺階法蘭銅套第二種方法連接

人工操作轉動，速度很慢，磨損應該不大吧？實在不行加點油潤滑一下也夠了

|702736發表于 10-03 09:06<br>估計你是連桿會有相對連接座轉動，那就簡單點加個銅套<br>

我也想說，轉動就是干磨？不需要加銅套么？最好就是臺階法蘭銅套第二種方法連接

妖洞兩拐 發表于 2022-10-3 08:54
  o8 h3 g' y. o' |" {  m5 F有人說用魚眼，也就是關節軸承，但我感覺加了魚眼整體可能尺寸加大

估計你是連桿會有相對連接座轉動，那就簡單點加個銅套
; V: b7 S9 G6 d( w- ]

|702736發表于 10-03 07:28左側的場景很少用到，如縫紉機的夾線軸，右側的適用場合就很多了

有人說用魚眼，也就是關節軸承，但我感覺加了魚眼整體可能尺寸加大

|東北制造發表于 10-03 07:11<br>(? ??_??)?(? ˙o˙)?可以啊，是不是不介意軸松！？<br><img src="static/image/hrline/4.gif" border="0" alt=""><br>

間隙可以間隙做到0.2也行，間隙大點沒啥影響，與軸力
