發布時間: 2022-10-16 11:46

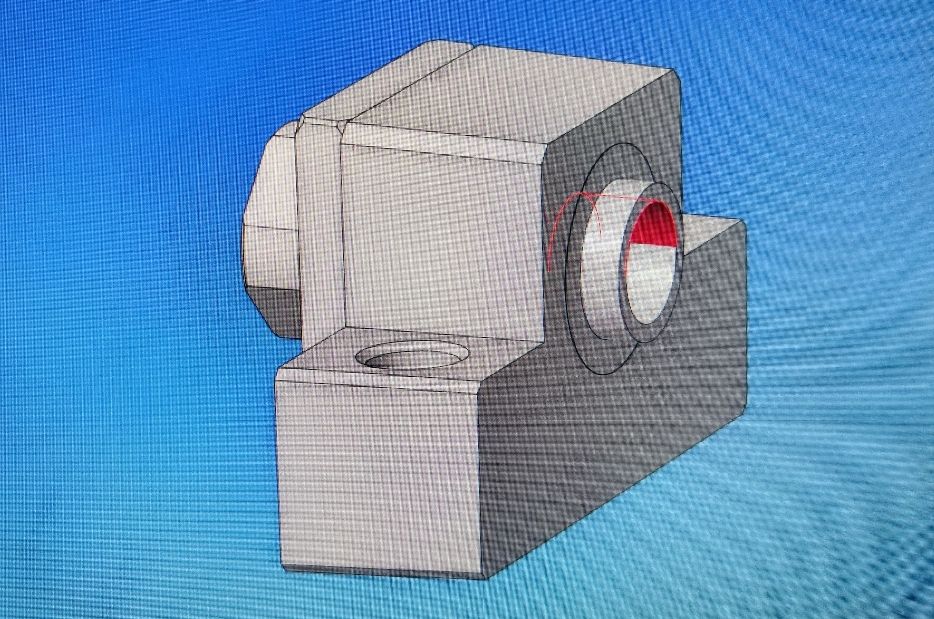

正文摘要:本帖最后由 共產可期 于 2022-10-16 11:53 編輯 我在THK上面下載軸承座，發現和THK產品手冊上有一些區別：模型庫上面多了一個“COLLAR”的東西，翻譯過來就是“箍”。而在THK絲桿選型時，同時選擇了軸承座后，發 ... |
anian71 發表于 2022-10-23 17:28 好吧。 |
共產可期 發表于 2022-10-22 16:56 從圖上看襯套還只有一個呢，為什么數量是兩個？圖上頂著右側軸承的絲桿部分比絲桿外徑大，這是早期絲桿的做法。 |
喀秋莎88 發表于 2022-10-16 15:09 6樓 正解 |
anian71 發表于 2022-10-22 16:39 右側的襯套一端沒有頂著絲桿，從thk模型圖上來看 |
本帖最后由 anian71 于 2022-10-22 16:45 編輯 共產可期 發表于 2022-10-20 20:32 先弄清楚一點：左右兩側的密封圈里面各有一個襯套。右側的襯套一端頂著軸承內圈，一端頂著絲桿；左側的襯套一端頂著軸承內圈，一端頂著螺母，怎么會沒有鎖緊力？！ |
anian71 發表于 2022-10-20 11:01 感覺沒有什么鎖緊力啊？從左往右看，是螺母頂緊軸環，軸環頂緊軸承內圈，軸承內圈頂緊軸肩。左側的密封圈有螺母擋住，中間有軸環配合。右側的密封圈與絲桿軸肩配合，無軸向力。 |
| 4是固定蓋，是壓緊軸承的。4的中間有5，5是密封圈，是一個骨架油封，一端一個共兩個。骨架油封是橡膠的，起防塵作用。這兩個環一個穿過左邊的骨架油封頂在左邊的軸承上，另一個穿過骨架油封頂在右邊的軸承上，這樣才能鎖緊。沒用環根本鎖不緊！ |
漂泊的風 發表于 2022-10-19 09:23 嗯嗯，鎖緊的那一側軸環應該是標配吧？之前還沒太注意 |
| 學習了 |
