發布時間: 2022-10-27 09:47

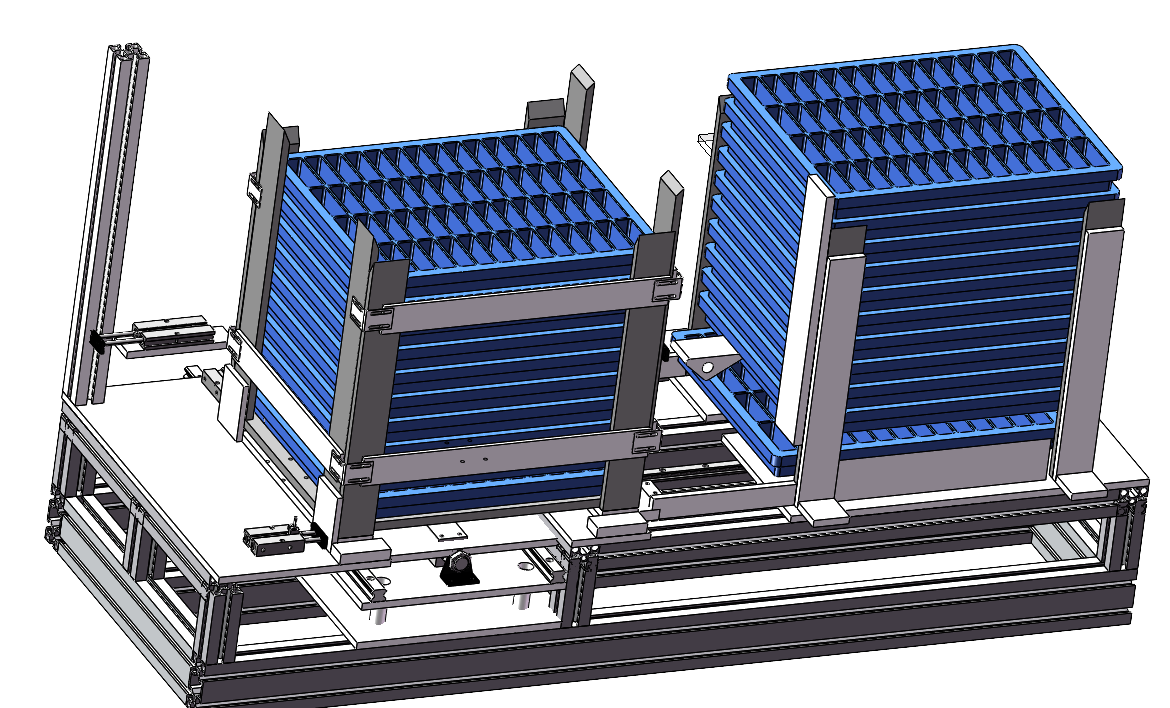

正文摘要:各位大神好， 第一次設計電子元件的料盤，打算設計一個上下料機構，如圖所示。電子元件重量忽略不計，料盤槽精度要求±0.5mm，打算用PP作為料盤材質（圖中藍色部分），目前槽與槽之間壁厚是5mm和4mm，我還想進一步縮 ... |
|
幾年前畫過一款，這種料盤一般是注塑壓出來的，壁厚要考慮槽深，槽底和槽頂壁厚是不一樣的，深度越深壁厚越薄。而且一般采用外側工藝邊，并設計凹凸加強筋結構做上下支撐，你這也沒有，難道用槽去支撐？ 最好是咨詢下廠家，否則打樣過來十有八九有大問題 |
|
本帖最后由 xue428032 于 2022-10-28 08:21 編輯 PP材質貴吧 而且容易變形，塑料不重 弄那么小干嘛 不差這點空間吧 換我 肯定 能做多大干多大 |
| 有限元分析算一下就知道 |
