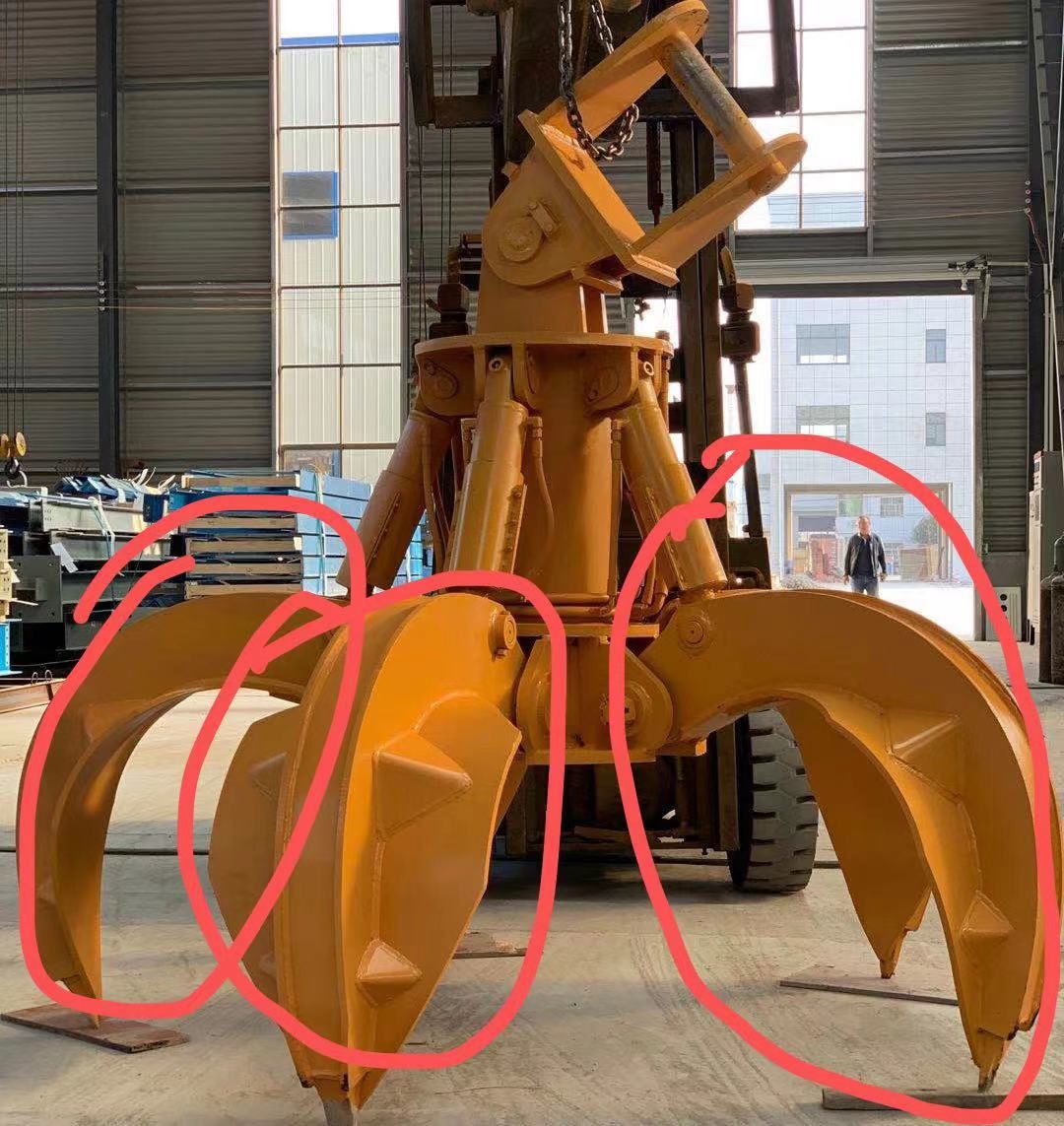

各位大佬，想問一下大家用sw怎么畫圖片上這個樣子的模型

查看數: 2932 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-12-8 19:24

回復

decade12580 發表于 2023-1-5 15:29:17

寰宇無人發表于 2022-12-9 10:19
示意一下，是圖片這個意思嗎？主要特征有拉伸，彎曲，切除，那個幾個加強筋簡單畫法就大概居中位置建基準面 ...

學到了

寰宇無人 發表于 2022-12-9 10:19:11

示意一下，是圖片這個意思嗎？主要特征有拉伸，彎曲，切除，那個幾個加強筋簡單畫法就大概居中位置建基準面，分別拉伸到2個面，精確的話，要建曲線了，通過曲面的辦法做；

看來你上班也挺摸魚的啊發表于 2022-12-9 10:24

我也注冊一個 發表于 2022-12-9 08:14:14

先按組成的零件建模，再把多個零件裝配（焊接）到一起

武漢老虎 發表于 2022-12-9 07:50:20

書上有

詹姆斯007 發表于 2022-12-8 23:13:14

這是多瓣抓斗，起重機設計手冊里有專門的章節。
