繼電器電路圖

查看數: 2497 | 評論數: 8 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-3-22 17:33

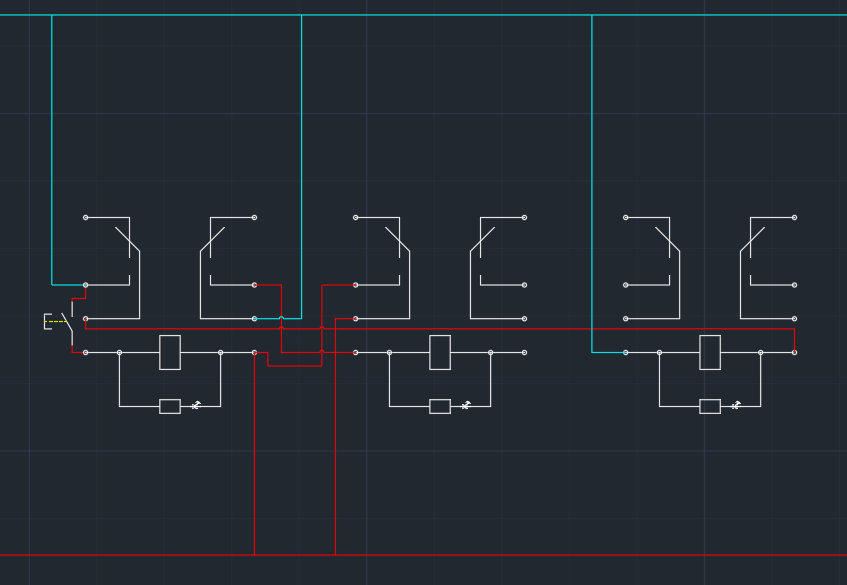

近日在自學電控（零基礎），閑來無事畫了這樣一個自鎖的八腳繼電器電路圖，也不知是否會炸，懇請各位大俠指點一二，小弟感激不盡

回復

資深菜鳥 發表于 2023-3-23 11:25:52

東海fyh126 發表于 2023-3-23 08:48
0 G; m" X4 E$ ]驢頭不對馬嘴

702736 發表于 2023-3-23 09:12:38

電路圖一般分原理圖和布置圖，都是約定俗成的畫法，你這自創畫法別人不一定愿意去看懂

嗯嗯，明白了，我先學下繪圖規范，感謝發表于 2023-3-23 11:21

參與人數 1	威望 +1	收起理由
資深菜鳥	+ 1

東海fyh126 發表于 2023-3-23 08:48:55

驢頭不對馬嘴

資深菜鳥 發表于 2023-3-23 08:06:52

llh2253 發表于 2023-3-22 22:06
* e7 Q- N0 j1 R( i- o俺是電工，卻看不懂你滴圖。。。

額，我是不是畫的不對

資深菜鳥 發表于 2023-3-23 08:05:49

277741987 發表于 2023-3-23 07:562 u6 H) ]0 L" |1 d
你這哪是電路圖呀

此話怎講？請指教

277741987 發表于 2023-3-23 07:56:25

你這哪是電路圖呀

llh2253 發表于 2023-3-22 22:06:24

俺是電工，卻看不懂你滴圖。。。

參與人數 1	威望 +1	收起理由
資深菜鳥	+ 1

譬如朝露 發表于 2023-3-22 18:03:57

一樣的，跟機械一樣，自鎖電路一樣有現成的，額是沒本事搞到電氣模塊，你有本事搞到，一樣的玩拼圖游戲

嗯嗯，好的，感謝，電路模塊我在找淘寶上找了下，有人在賣，8.3一個發表于 2023-3-22 18:09

參與人數 1	威望 +1	收起理由
資深菜鳥	+ 1
