細長桿結構設計

查看數: 2266 | 評論數: 6 | 收藏 2
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2023-4-3 16:03

正文摘要:

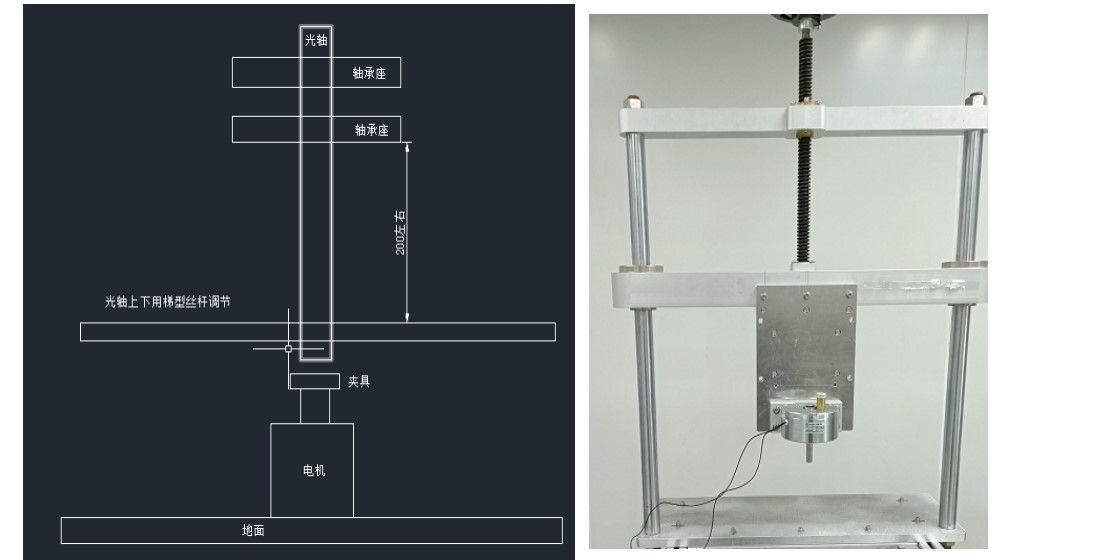

如圖，我現在用夾具測試電機由于細長桿（連接桿長250左右），前期桿擺動幅度較大引起的振動較大，測試沒法進行。后期在聯軸器下方安裝兩個軸承座，效果有改善。 又出現一個問題，電機在1W轉是沒問題，但是到達2W轉 ...

回復

702736 發表于 2023-4-3 19:03:04
旋轉部分要動平衡，軸承要調好間隙，絲桿可以加鎖緊

點評

稍松  發表于 2023-4-4 10:02
我軸承座的軸承B6902zz，內孔15的，軸是公司內部加工的不銹鋼棒，是負0.01-0.02  發表于 2023-4-4 09:46
軸承檔選一般推薦的配合就可，不知道你的基本尺寸，不好評價0.01是否合適  發表于 2023-4-4 09:41
還有個問題，我軸跟軸承是不是要緊配。軸要熱處理是嗎？我現在是松配0.01，然后不同心軸磨損的嚴重  發表于 2023-4-4 09:32
有動平衡機嗎？有的話可以做一下，沒有就要在結構加工選用上考慮這個問題，不要選擇徑向尺寸很大的聯軸器等等。  發表于 2023-4-4 09:01
大佬，動平衡怎么做？  發表于 2023-4-4 08:34
斯文棒棒 發表于 2023-4-3 18:33:49
彈性聯軸器本來就有偏心，2W轉下就相當于一個激振器，要想辦法隔振。
人在曹營心在漢 發表于 2023-4-3 17:03:02
沒看懂想干嘛。。。要不簡單說下這個工裝的原理跟每個部件的作用，完全看不懂你想干嘛
資深菜鳥 發表于 2023-4-3 16:52:38
看不懂...
sgxap666 發表于 2023-4-3 16:10:24
是不是到共振點了

點評

我也不知道呀，能不能加粗點  發表于 2023-4-3 17:17
轉速2W轉太快了，若是減少桿長度強度會好，但是不能縮短。大佬有沒有好的結構，我電機一轉梯型絲桿就振掉下來了  發表于 2023-4-3 17:03
