求助！！！懸臂結構如何防止受重力影響

查看數: 4686 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-5-2 10:32

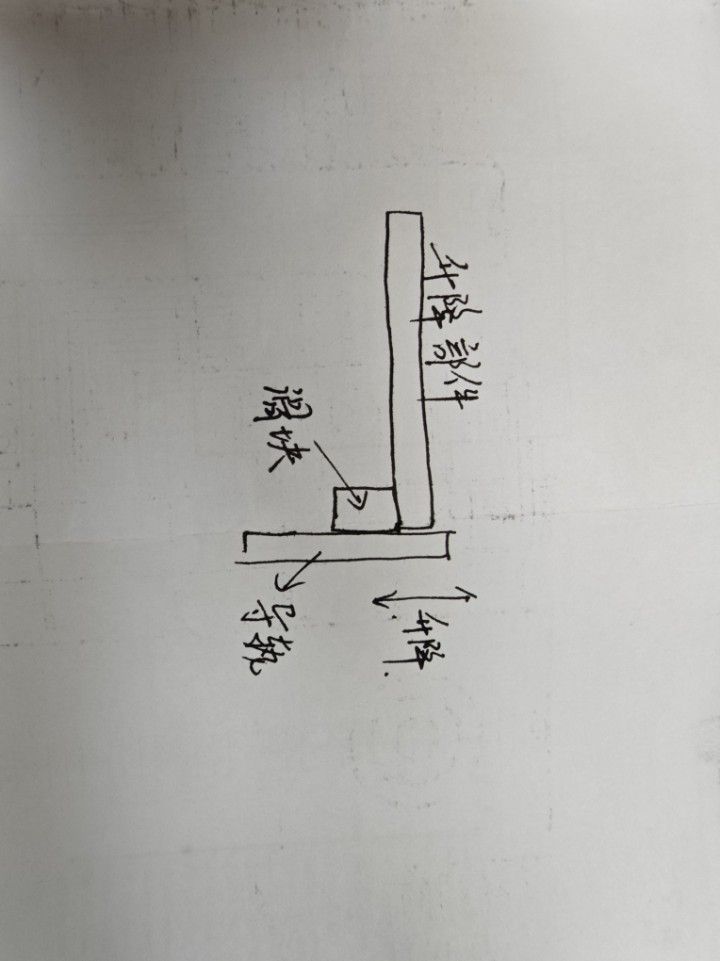

求助！！！懸臂結構如何防止受重力影響？現在已有結構如圖所示，但是會出現因重力垂頭的情況，麻煩各位大佬給個方向該如何解決或改善這個問題啊？ ...

回復

17567410 發表于 2023-5-5 16:55:57

天才十七發表于 2023-5-5 08:16
謝謝指導，目前是有兩個滑塊，但是還會出現垂頭的情況，準備加大滑軌試一下

倆個應是這種，這種不會垂頭只是會擺！加四個既不垂也不會擺，你是結構問題

02sunsheng 發表于 2023-5-5 11:32:13

增加一個自然力比臂的重力稍大的彈簧（與配重一個意思）

奇跡本省 發表于 2023-5-5 09:59:15

增加滑塊的數量，然后加一個三角形的連接件固定一下沒啥問題

SNT 發表于 2023-5-5 09:52:51

如果是倆滑塊的話建議一個滑塊直連一個滑塊鉸鏈可調節。這樣在不占用豎直空間的情況下可調節懸臂水平度。

天才十七 發表于 2023-5-5 08:16:52

17567410 發表于 2023-5-2 11:31
單的不可以，你這不是重力影響是結構問題😅

補充內容 (2023-5-3 11:20):

謝謝指導，目前是有兩個滑塊，但是還會出現垂頭的情況，準備加大滑軌試一下

大蘿卜 發表于 2023-5-4 16:30:41

直線導軌選用加長型的、加寬型的

林汐771k 發表于 2023-5-4 16:18:07

在下方加筋

你瞎啊？沒完了，狗幣。不愿意理你了，還跑之前的帖子下面回復。隨你吧，想跟著爹就跟著爹跑，別亂咬就行。發表于 2024-5-16 09:33

人外有人 發表于 2023-5-3 12:00:58

增加滑塊數量和距離

-YUN- 發表于 2023-5-3 11:54:57

豎直方向上要布置兩個滑塊才能加大剛性
