關于螺母止動片的用法

查看數: 3876 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-5-20 08:26

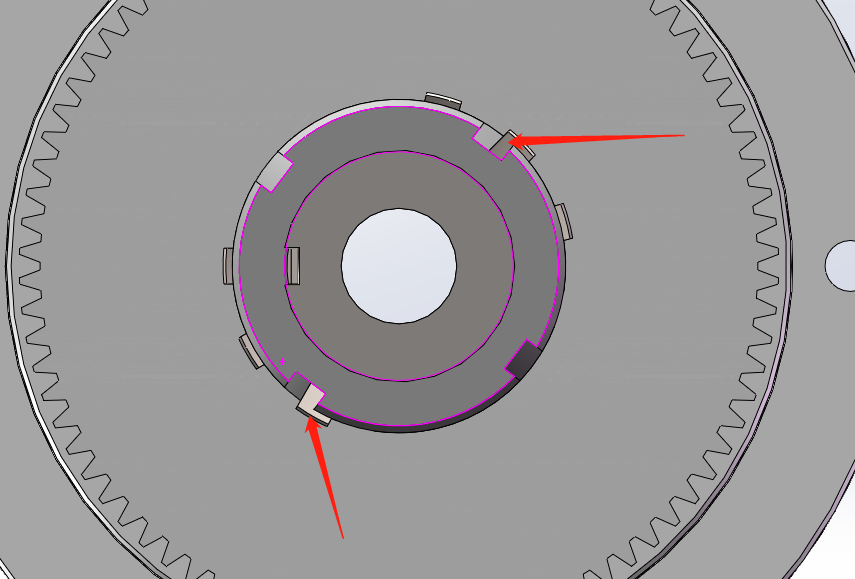

如圖，如果擰到這個位置就緊了，6個片都沒有剛好對到螺母的槽，這種情況怎么解決？是螺母返回一點嗎？但是返回來又松掉了，失去了壓緊的作用。 ...

回復

jhj325 發表于 2023-5-20 14:30:52

雙螺母防松就可以了

-YUN- 發表于 2023-5-20 10:38:43

加0.1的墊片調行不行

阿帕奇2022 發表于 2023-5-20 09:59:18

路人丙發表于 2023-5-20 09:29
看你是螺母+墊片+螺母的結構，第一顆螺母起壓緊作用，擰緊力矩高。第二顆螺母和墊片起防松作用，看你圖片 ...

你這個解釋和我目前設計的想法一樣。但是我還是很疑惑，這種止動片真的就得這樣用嗎？還是存在著更加科學合理的用法。從結構來說，用無級變化的擰緊旋轉去對6個固定的卡槽其中的一個，絕對是存在達到擰緊力矩后，卡槽對不到的情況。

第二顆螺母的擰緊力矩不需要第一顆那么高發表于 2023-5-20 10:50

阿帕奇2022 發表于 2023-5-20 09:55:43

qiedaocai 發表于 2023-5-20 08:58
要么是你預緊過度了，要么是還可以再緊一下。

這種說不準的吧。止動片是6個擋位，擰緊屬于無級變化，隨機位置就可能已經緊了。

實際操作一下就知道了發表于 2023-5-20 14:39

路人丙 發表于 2023-5-20 09:29:06

阿帕奇2022 發表于 2023-5-20 08:47
這個墊片沒彈性的，如果要這樣做，就要加個彈墊

看你是螺母+墊片+螺母的結構，第一顆螺母起壓緊作用，擰緊力矩高。第二顆螺母和墊片起防松作用，看你圖片墊片和第二螺母卡槽錯開5度左右，考慮是不是壓緊力不需要很高，手感擰緊力矩較為緊就行，不用擰死的。

sgxap666 發表于 2023-5-20 09:25:22

鉗工師傅會幫你處理好的

qiedaocai 發表于 2023-5-20 08:58:08

要么是你預緊過度了，要么是還可以再緊一下。

阿帕奇2022 發表于 2023-5-20 08:48:03

ll1z2y3 發表于 2023-5-20 08:38
好像是用兩個相對的，這兩個斷了用其他的

2個螺母中間用2個相對的止動片嗎？

阿帕奇2022 發表于 2023-5-20 08:47:26

路人丙發表于 2023-5-20 08:38
看這個結構，那就是螺母退一點，靠墊片彈性壓緊

這個墊片沒彈性的，如果要這樣做，就要加個彈墊
