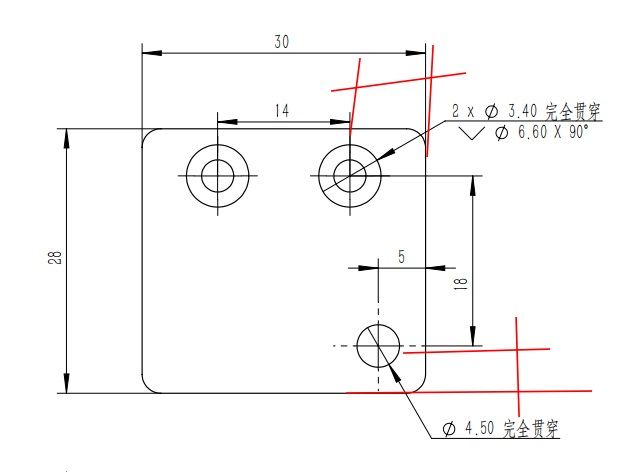

請教各位一個尺寸標注的問題，如圖，14和18兩個尺寸，我猜標注者的意思大概是對稱...

查看數: 5367 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-6-2 15:57

本帖最后由 jinshenxiaohuo 于 2023-6-2 16:32 編輯請教各位一個尺寸標注的問題，如圖，1.14和18兩個尺寸，我猜標注者的意思大概是對稱，這種標法對嗎，是不是得加上紅色的那塊尺寸？ 2.如果給它加上兩條中心線 ...

回復

CarlosLee927118 發表于 2023-6-7 16:18:27

基準不明，尺寸缺失。

我放你非 發表于 2023-6-7 16:04:26

我是一個小白，發表一下自己的看法，標注第一點是先找基準，第一張圖左右的基準是中心對稱還是有邊呢，第三張看著我有點暈，找不到基準。

jinshenxiaohuo 發表于 2023-6-6 14:30:40

328Feng_328 發表于 2023-6-3 10:02
出這種圖紙一般都會附帶三維吧。問就是看三維圖。

哈哈哈，二維標注可以不標，但是得會標呀

沒毛病，我最近也在學習這個發表于 2023-6-6 17:25

jinshenxiaohuo 發表于 2023-6-6 14:29:11

丶王發表于 2023-6-4 20:43
我覺得中心線是可以標注的，但是對于不對稱的特征，需要另外尺寸標注明確，另外，就和前面幾樓提到的，圖紙 ...

俺覺得也是

jinshenxiaohuo 發表于 2023-6-6 14:28:29

zyl4030@163.com 發表于 2023-6-5 11:36
這圖紙讓我想到了我那幾個剛上班的大專和本科生，一言難盡。甚至比這個還不如。

哈哈哈，帶帶就好了

jinshenxiaohuo 發表于 2023-6-6 14:22:12

人在曹營心在漢發表于 2023-6-2 17:45
我的個人理解，首先要明確標尺寸的意義，如果是CNC加工說實話除了尺寸公差給一個，其他尺寸標不標意義也不 ...

謝謝老師解答疑惑

zyl4030@163.com 發表于 2023-6-5 11:36:35

這圖紙讓我想到了我那幾個剛上班的大專和本科生，一言難盡。甚至比這個還不如。

丶王 發表于 2023-6-4 20:43:28

我覺得中心線是可以標注的，但是對于不對稱的特征，需要另外尺寸標注明確，另外，就和前面幾樓提到的，圖紙標注，首先得把尺寸基準選好

寒城孤寂 發表于 2023-6-4 17:00:27

剛畢業的學生也不至于這么隨意吧
