發布時間: 2023-7-21 11:20

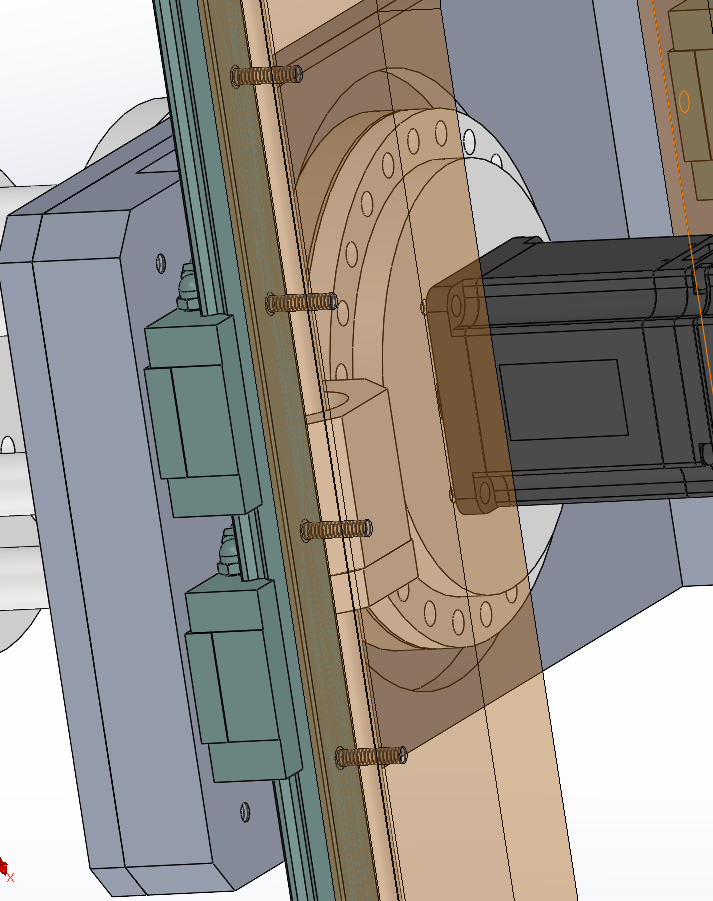

大佬們好，我是新人小白，我想請教一下各位，有什么好的結構可以微調一下圖二兩個板的間隙，從而調整前面那個板上的懸臂和地板的平行度，目前的設計導致螺絲負載太大。 ...

回復

麥哥123 發表于 2023-7-21 22:10:16

你那內外牙螺栓就可以了，位置夠大多布置幾組就沒問題，沖床都是這樣調整，負載大多了。
另外樓主用的是什么RV減速機？電機能直接裝，推薦一下型號

夏冰aa 發表于 2023-7-21 13:43:44

脈脈010 發表于 2023-7-21 11:56
對目前就是用了這種我想問下是不是不合適多加孔數 這樣會不好調是吧？只能加大孔徑嗎？

有四個角就行把牙孔加大改用大的螺栓就沒啥問題牙要用細牙螺栓的牙也要買細牙的

LiNing_jrjub 發表于 2023-7-21 13:24:06

交給車間，用間隙片，邊裝邊調。
裝配工裝配工，不是只會擰螺絲就行的

芙蓉江璐 發表于 2023-7-21 12:36:48

一個腰孔，其它孔稍大幾十絲。

sgxap666 發表于 2023-7-21 12:04:47

墊銅皮或紙皮

脈脈010 發表于 2023-7-21 11:59:17

未名湖畔發表于 2023-7-21 11:43
參照一下這種簡單實用的調節方式

謝謝

脈脈010 發表于 2023-7-21 11:56:05

夏冰aa 發表于 2023-7-21 11:49
看他打的兩個螺紋孔他應該是這種調節 只是調節的那個螺紋孔打小了導致的是不是可以加大螺紋孔 ...

對目前就是用了這種我想問下是不是不合適多加孔數 這樣會不好調是吧？只能加大孔徑嗎？

夏冰aa 發表于 2023-7-21 11:49:25

未名湖畔發表于 2023-7-21 11:43
參照一下這種簡單實用的調節方式

看他打的兩個螺紋孔他應該是這種調節 只是調節的那個螺紋孔打小了導致的是不是可以加大螺紋孔換大的螺栓

未名湖畔 發表于 2023-7-21 11:43:52

參照一下這種簡單實用的調節方式
