solidworlds 2018打開STEP格式問題

查看數: 2397 | 評論數: 9 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-8-1 15:04

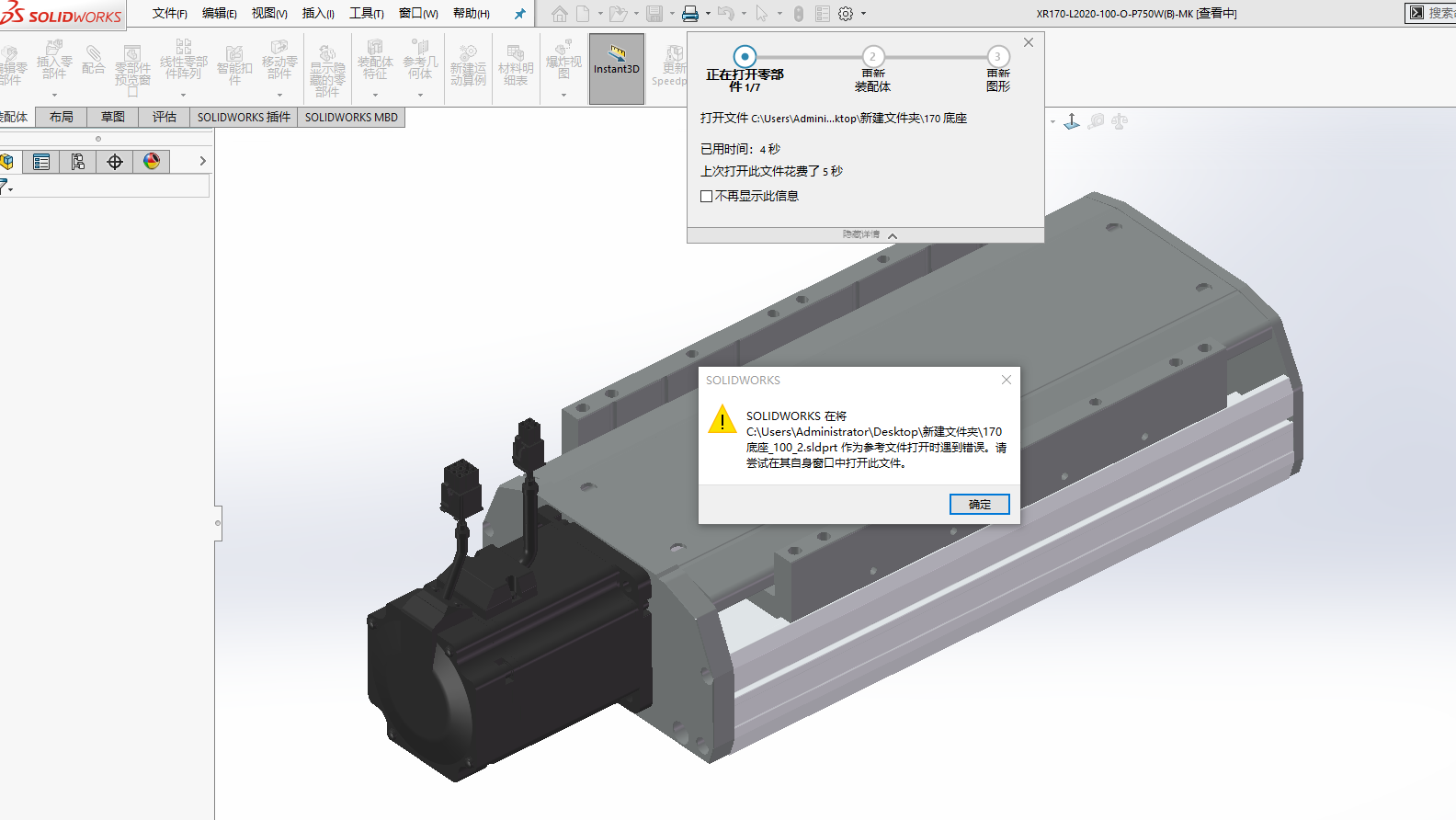

solidworlds 2018打開一個模組，是STEP格式的，然后保存在文件夾，如圖1，然后關掉，重新打開，提示圖2，點確定，就變成圖3了。。怎么解決

回復

阿帕奇2022 發表于 2023-8-2 08:17:28

最后的解決辦法是，用回SW默認的零件模板，裝配體模板，在打開就可以了。

阿帕奇2022 發表于 2023-8-4 08:12:08

相愛為何迷茫發表于 2023-8-2 09:00
用的是2022版本，保存前解散特征之后就沒出Ian這個問題了

你這個問題在設置-導入-有個啟動3D Inerconnnect 把勾去掉就可以解決

相愛為何迷茫 發表于 2023-8-2 09:00:29

用的是2022版本，保存前解散特征之后就沒出Ian這個問題了



相愛為何迷茫 發表于 2023-8-2 08:58:23

用的是2022版本，也遇見這個問題，之后保存前都斷開鏈接就好；

shaziizahs 發表于 2023-8-1 18:39:28

我一般是解散特征內部保存

001234567 發表于 2023-8-1 17:00:25

打開一次就沒了，我也遇到過

人在曹營心在漢 發表于 2023-8-1 15:46:37

我一般是這樣的，如果不需要對該裝配體進行修改或者操作，就轉化為零件即sldprt格式；如果需要單獨拆除零件就另存為sldasm格式解散特征保存在內部就OK

wtangzz147 發表于 2023-8-1 15:25:32

解散特征然后保存試試

lgc9900 發表于 2023-8-1 15:09:26

先把！文件全部修復，然后再另存STEP，再次打開，保存，OK
