zchb123 發表于 2023-8-20 18:36
皮帶側邊加防偏滾輪。

如何實現呢？以前沒用過，能不能直接在滾筒上銑個和皮帶同寬，同厚的平臺

逐夢2020 發表于 2023-8-19 17:58
1.中間的直線段太長了，有個公式：中間的直線長度要小于0.4倍總長；直線段太長了實際上腰鼓結構就不起作用 ...

1. 我也這樣想，準備改短，增加鼓形接觸面積
3. 從動輪是可以調節的，但是對電機這邊皮帶偏擺不起作用
4. 是調心軸承

我也注冊一個 發表于 2023-8-18 20:01
機頭、機尾、驅動輥筒是不是平行的？機架如果不是規整的正四邊形很容易跑偏。可以把其中的一個輥筒改成前后 ...

從動那邊可以前后調節，輸送帶長2米，從動一側調節只對從動那側偏擺調整有效，對電機這邊調節基本不起作用

皮帶側邊加防偏滾輪。

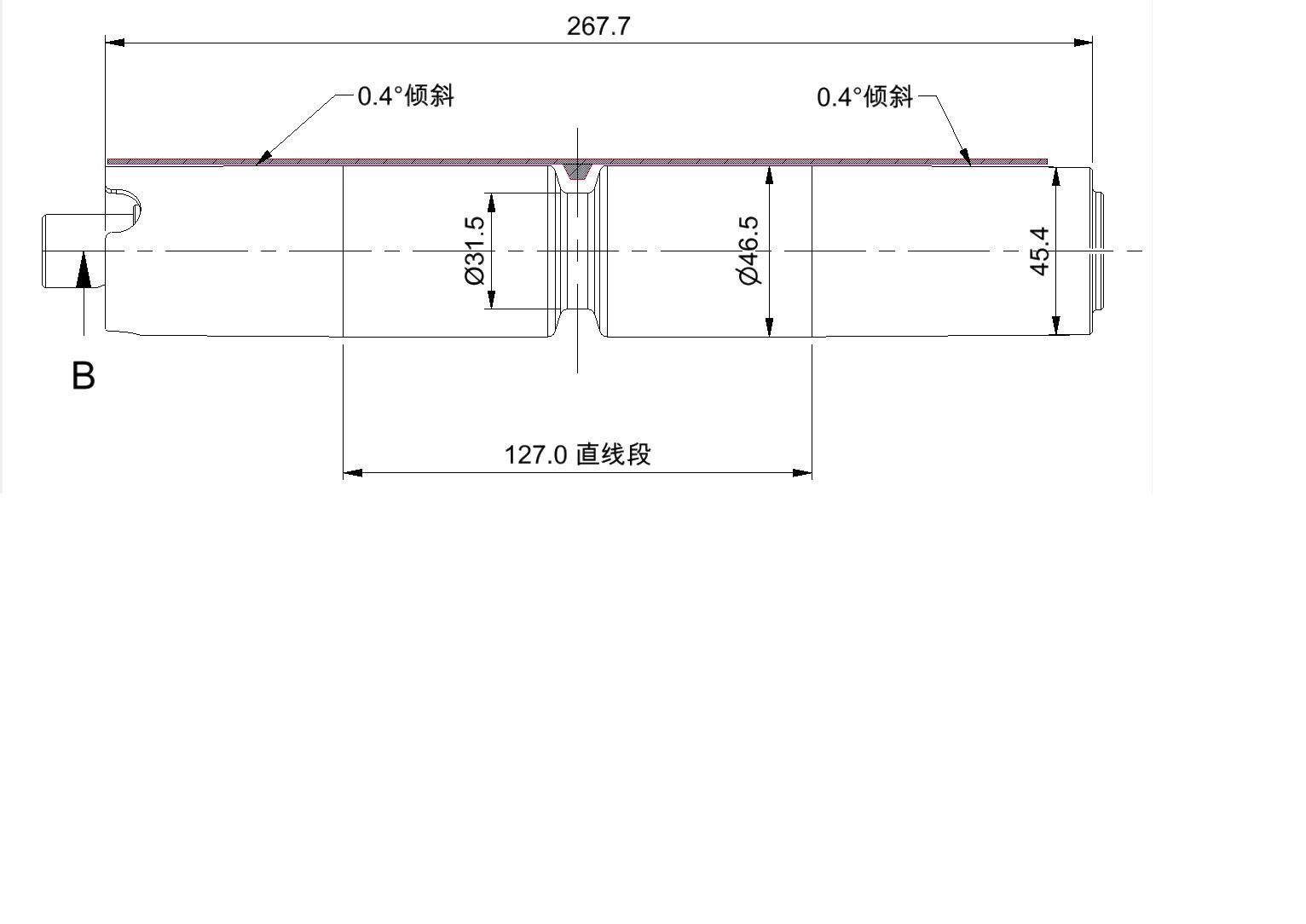

1.中間的直線段太長了，有個公式：中間的直線長度要小于0.4倍總長；直線段太長了實際上腰鼓結構就不起作用，
2.可能皮帶沒有張緊到位，
3.從動端滾筒要做成可以前后調節的；
4.軸承是不是調心球軸承？

我的建議一個是采用鼓形滾筒，二是調整滾筒兩側的張力螺釘。

我也注冊一個 發表于 2023-8-18 20:01
機頭、機尾、驅動輥筒是不是平行的？機架如果不是規整的正四邊形很容易跑偏。可以把其中的一個輥筒改成前后 ...

(ง •̀_•́)ง:;機械CAD沒有注冊®,看不到貼子,
發截圖吧✔～～～~~~···.

皮帶機跑偏原因很多的，機架精度、皮帶接駁精度、裝配精度等等，前面這些精度不是圖紙上的0.0幾這種，基本都是毫米級別了。影響還是蠻大的。還有就是不要過于張緊，皮帶不打滑就夠了。

機頭、機尾、驅動輥筒是不是平行的？機架如果不是規整的正四邊形很容易跑偏。可以把其中的一個輥筒改成前后能調節的試一下
