大圓角如何做真空吸附

查看數: 6132 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-9-7 19:47

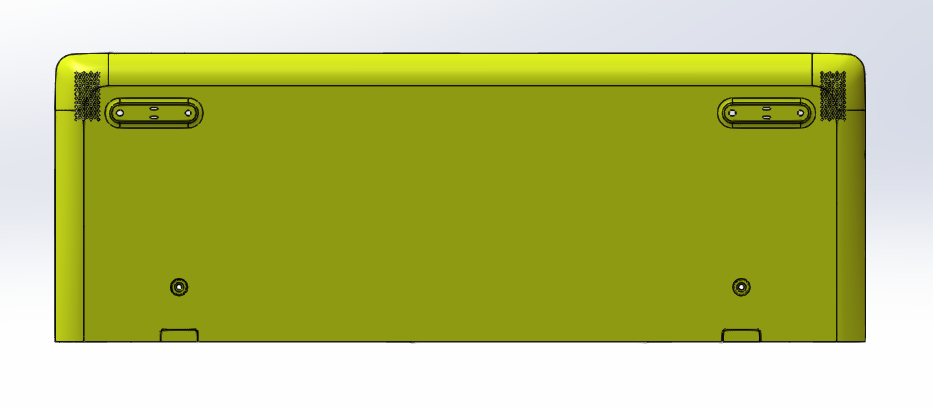

目前，有個產品需要CNC加工，工程，CNC急急忙忙的就投入試產，CNC產品要求的是產品固定牢固，不會在加工過程中振刀。產品如圖所示，真空吸附只能做到如圖所示，CNC不滿意，大圓弧角沒有做到真空吸附；用普通三軸CNC ...

回復

FKUEDEJXSQ2 發表于 2023-9-28 11:15:56

仿形

andthjd 發表于 2023-9-20 09:18:54

仿形治具的真空槽延伸過去就可以，就是產品形狀是單邊的，切削力大了可能吸不住。

產品是加工外形，切削力就在真空槽邊緣，切削力大，會產生振刀發表于 2023-9-20 13:13

東海fyh126 發表于 2023-9-19 16:37:28

本帖最后由東海fyh126 于 2023-9-19 16:39 編輯

把平面吸附的框架做成錐形，內部分布多個吸盤。

好的我試試！發表于 2023-9-20 13:12

喂我袋鹽 發表于 2023-9-19 13:31:37

朋友也用UG搞模具嗎？

老鐵，用UG處理曲面產品，這個做產品加工治具的，圖片是產品，外廠做的模具，我做CNC加工和其他的治具！大圓角弧面真空弄的我很煩躁，最后直接用做了個仿形壓！真空吸附的話，想用真空吸盤做組合式，可是吸盤選型發表于 2023-9-19 16:21

東海fyh126 發表于 2023-9-8 09:00:05

怎么看起來邊線R圓角不一樣。

大佬有什么吸盤推薦用來吸附大圓角！發表于 2023-9-19 16:32

異性曲面！發表于 2023-9-8 11:48

FKUEDEJXSQ2 發表于 2023-9-8 08:00:57

仿形真空吸附

落差大，真心仿形到位了，真空槽沒法做到位發表于 2023-9-8 08:09

張慧軍zhj 發表于 2023-9-8 07:45:36

多個小吸盤配合使用，模擬出曲面。

組合式，太費時費力，拆分二次加工嗎！有沒有更成熟的方案發表于 2023-9-8 08:10

魚丸粗面館 發表于 2023-9-8 00:19:20

想到個那種聯動的夾具。
一系列液壓或氣壓操作的壓桿，加工到的地方通過程序控制壓桿抬起，沒加工到的地方保持壓緊。
需要設備和壓桿控制聯動。

喂我袋鹽 發表于 2023-9-7 20:43:21

定做真空吸附治具，然后將治具固定住。
