大佬們，請教切管機

查看數: 3467 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-9-22 10:11

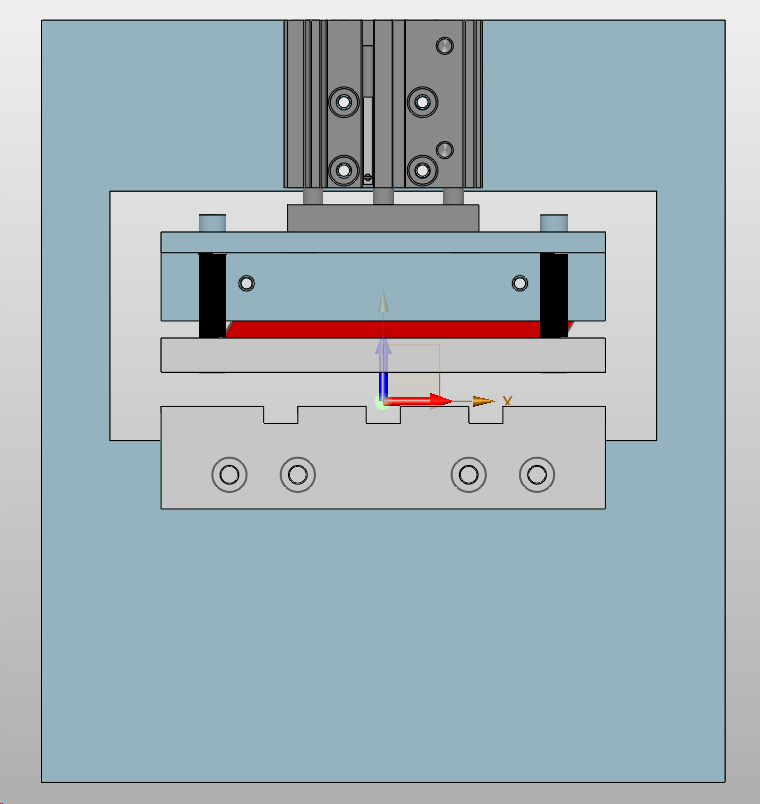

如圖，按照大佬們的建議將電機搭配偏心輪改成了三軸氣缸（缸徑12，行程20），刀片換成了美工刀（問淘寶切管機客服說沒問題），其余條件不變（紅色是刀片，白色是尼龍，黑色是彈簧（外徑8mm，自由長度25mm），彈簧壓 ...

回復

1746415890 發表于 2023-12-2 16:56:30

參考一下路易十六

水水5 發表于 2023-9-23 08:41:38

有手動的大力切管鉗。。就水暖工用的，咔嚓咔嚓壓幾下，PPR管就斷了。那個工具。。增加個動力就OK我建議一定注意刀的形狀

喂我袋鹽 發表于 2023-9-22 14:48:44

100+塊能搞定的事情，現在變1000了

大佬，詳細解釋一下唄，是氣缸貴嗎？發表于 2023-9-22 15:32

上梁 發表于 2023-9-22 11:20:28

彈簧壓緊塊與連接軸的導向靠薄件通孔導向，可能定位不足，注意配合公差，不然偏斜或內外歪，此配合處也可加厚或加滑塊或配合直線導軌

好的，謝謝，另外問一句，我選的12缸徑的氣缸會不會小，切不斷發表于 2023-9-22 14:09

(。・∀・)ノ:;四個導向柱，行程短，應該可以❗ 發表于 2023-9-22 11:25

東北制造 發表于 2023-9-22 11:12:58

(ง •̀_•́)ง:;這回看著簡潔了很多,
那么,這塊大板怎么安裝❓

螺釘連接到前面的輸送部位上發表于 2023-9-22 11:14
