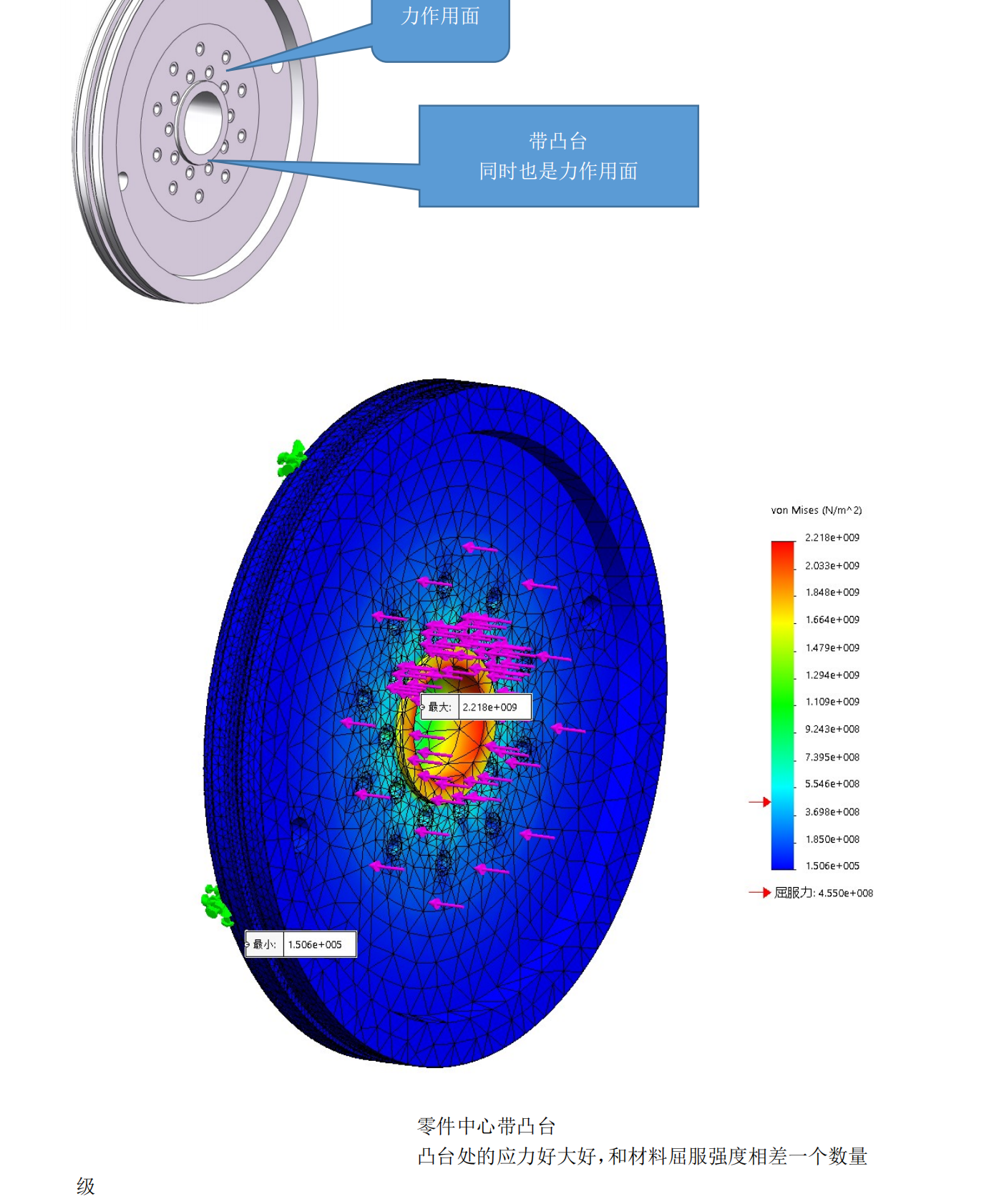

有凸臺和沒凸臺應力相差這么大

查看數: 4548 | 評論數: 24 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-10-10 16:04

回復

欣欣子 發表于 2023-10-11 10:16:52

你這個是受力面積不一樣了吧。

機械學徒工2 發表于 2023-10-10 17:28:35

oceantomas 發表于 2023-10-10 17:05
盲猜，受力分析力用的是條目，帶凸臺零件兩個面都受力3000噸了，不知道對不對

對的，果然是

機械學徒工2 發表于 2023-10-10 17:25:20

在各位老師的指導下再檢查了一下，力的加載改成按總數，現在解決了，非常感謝

機械學徒工2 發表于 2023-10-10 17:22:59

望己成龍發表于 2023-10-10 17:04
你可以排除一下是不是我說的第三張圖這種情況
我發的圖（1）綠色部分作為受力面，（2）綠色部分+凸臺作為 ...

再改了一下按總數，現在對了，謝謝

機械學徒工2 發表于 2023-10-10 17:16:13

望己成龍發表于 2023-10-10 17:04
你可以排除一下是不是我說的第三張圖這種情況
我發的圖（1）綠色部分作為受力面，（2）綠色部分+凸臺作為 ...

是第一和第二，不是單獨凸臺受力

oceantomas 發表于 2023-10-10 17:05:49

盲猜，受力分析力用的是條目，帶凸臺零件兩個面都受力3000噸了，不知道對不對

望己成龍 發表于 2023-10-10 17:04:04

你可以排除一下是不是我說的第三張圖這種情況
我發的圖（1）綠色部分作為受力面，（2）綠色部分+凸臺作為受力面，（3）單獨凸臺作為受力面

機械學徒工2 發表于 2023-10-10 17:02:03

無涯001 發表于 2023-10-10 16:59
318Mpa的不對吧，它旁邊都是綠色的啊，只有一個點是紅色的話不對吧

這個是應力奇異點，在棱線上，網格再細化，電腦跑不起來了

無涯001 發表于 2023-10-10 16:59:10

318Mpa的不對吧，它旁邊都是綠色的啊，只有一個點是紅色的話不對吧
