發布時間: 2023-11-7 11:51

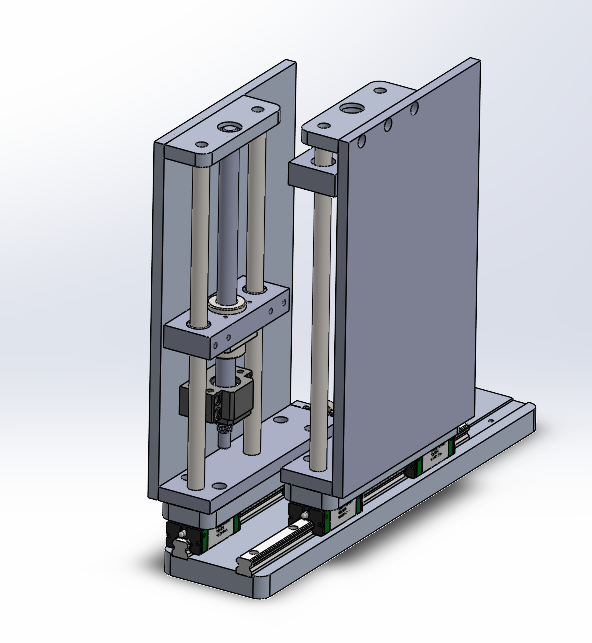

正文摘要:絲桿上下，一根絲桿運行到底部，另一根絲桿就運行到頂部，運行到底部的絲桿抽回去，另一根絲桿就頂出來，來回交替運動，兩根絲桿想用一個步進電機帶動，整體寬度想在100以內 ... |
東北制造 發表于 2023-11-7 22:51 老師，您好，我做這個其實是想接東西用的，物料直徑40，產品從輸送帶上面下來，左邊先接料，產品下來一個，絲桿下降一定高度，比如接滿15個之后立馬抽回去，另一邊立馬過來接料，再從上面開始往下接料，輸送帶是不停的，所以接料的就要做循環往復的運動，還有這是10通道的，所以每一套這個接料寬度最好不能超過100，這樣上面輸送帶寬度就可以不用很寬 |
|
這個東西我傾向于用雙電機。 1.步進電機不貴幾百塊，電機省下來錢還不夠買其他東西。 2.零件少同時兩邊零件一樣，結果簡單，機構就更可靠。 3.兩邊都獨立可調，裝配調試更簡單。 4.傳動機構少，精度會更高。 |
秦滴滴 發表于 2023-11-7 21:31 (๑•̀ㅂ•́)و✧:;也可以考慮一下, 下邊滑軌安裝齒條,中間安裝電機和齒輪⚙️
(40.62 KB, 下載次數: 0)
|
東北制造 發表于 2023-11-7 21:24 好的，謝謝老師 |
畫圖還是畫圖 發表于 2023-11-7 18:03 好的，謝謝老師 |
秦滴滴 發表于 2023-11-7 17:59 (๑•̀ㅂ•́)و✧:;應該能實現,就是用一個絲杠傳動, 然后轉換不同傳動,大約需要增加六個能控制機械定位的機械結構(用六個小氣缸可以電控實現)❗ |
|
本帖最后由 畫圖還是畫圖 于 2023-11-7 18:04 編輯 梯形絲杠,一根左旋一根右旋,直徑導程相同,絲杠各用一對同步輪連接傳動,然后在電機軸上做一個加長軸用于安裝主動的兩個同步輪,這樣應該是最簡單性價比的方法吧.但這個方案精度和承載都一般.用齒輪方案的話,加工和安裝應該比較費勁 |
東北制造 發表于 2023-11-7 16:42 老師，他這還需要前后運動，能實現嗎 |
|
ヾ(❀╹◡╹)ﾉ~✧:;用小型氣缸或電磁鐵,鎖住左右升降絲桿上蝸輪,用[前后絲桿]旋轉,伸出[左絲桿],縮回[右絲桿], 到位后,用小氣缸鎖住前后滑軌,解除左右升降絲桿上蝸輪,用[前后絲桿]驅動左右升降蝸輪, 如此往復循環(•̀ᴗ•́)و ̑̑ |
