如何設計一款上下夾緊線的自動機械結構

查看數: 2974 | 評論數: 10 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-11-10 14:43

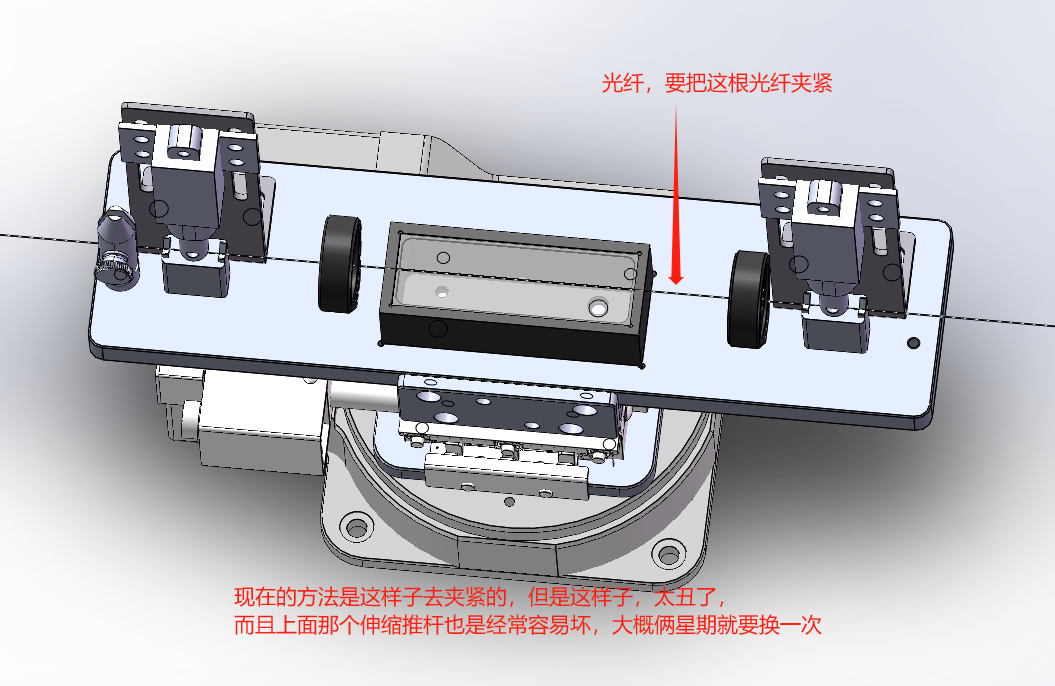

如題：老哥們，我這邊需要設計一款上下夾緊線束的工裝夾具，因為氣缸有震動，所以要用電機作為動力源，然后怎么設計一下這個機械結構呢，要做的自動化一點，現在感覺就是東拼西湊出來的一樣，根本拿不出去手 ...

回復

東北制造 發表于 2023-11-10 16:32:03

2902007034 發表于 2023-11-10 15:54
怎么說

(๑•̀ㅂ•́)و✧:;也可以用氣缸橫向左右對頂滑塊，
滑塊下壓夾緊‼️✨

機械設計1234 發表于 2023-11-10 16:13:01

2902007034 發表于 2023-11-10 16:10
老哥，類似于曲柄結構唄，但是這個“上下鎖線軌上”是什么意思

沒什么，減小摩擦的，電機力夠直接干也行，看個人習慣

2902007034 發表于 2023-11-10 16:10:56

機械設計1234 發表于 2023-11-10 15:58
電機帶偏心輪轉。偏心距轉為上下直線運動，上下鎖線軌上，不想電機正反轉上下壓料可以做彈性的，電機就可 ...

老哥，類似于曲柄結構唄，但是這個“上下鎖線軌上”是什么意思

機械設計1234 發表于 2023-11-10 15:58:57

2902007034 發表于 2023-11-10 15:54
那個電機推桿容易損壞

電機帶偏心輪轉。偏心距轉為上下直線運動，上下鎖線軌上，不想電機正反轉上下壓料可以做彈性的，電機就可以一個方向一直轉，工件也不會老壞

2902007034 發表于 2023-11-10 15:54:50

東北制造發表于 2023-11-10 15:01
(ง •̀_•́)ง:✨偏心輪，行不行⁉️

怎么說

2902007034 發表于 2023-11-10 15:54:38

機械設計1234 發表于 2023-11-10 15:20
哪個氣缸推桿容易壞？沒看到氣缸

那個電機推桿容易損壞

機械設計1234 發表于 2023-11-10 15:20:02

哪個氣缸推桿容易壞？沒看到氣缸

hl90 發表于 2023-11-10 15:10:03

昨天在華強北看到一個治具，就是切激光光纖的，就掌心大小，有50的，有兩百多的，差不多都一樣大，

小機123 發表于 2023-11-10 15:06:41

氣缸排氣搞緊點就沒有震動了
