發布時間: 2023-12-18 14:57

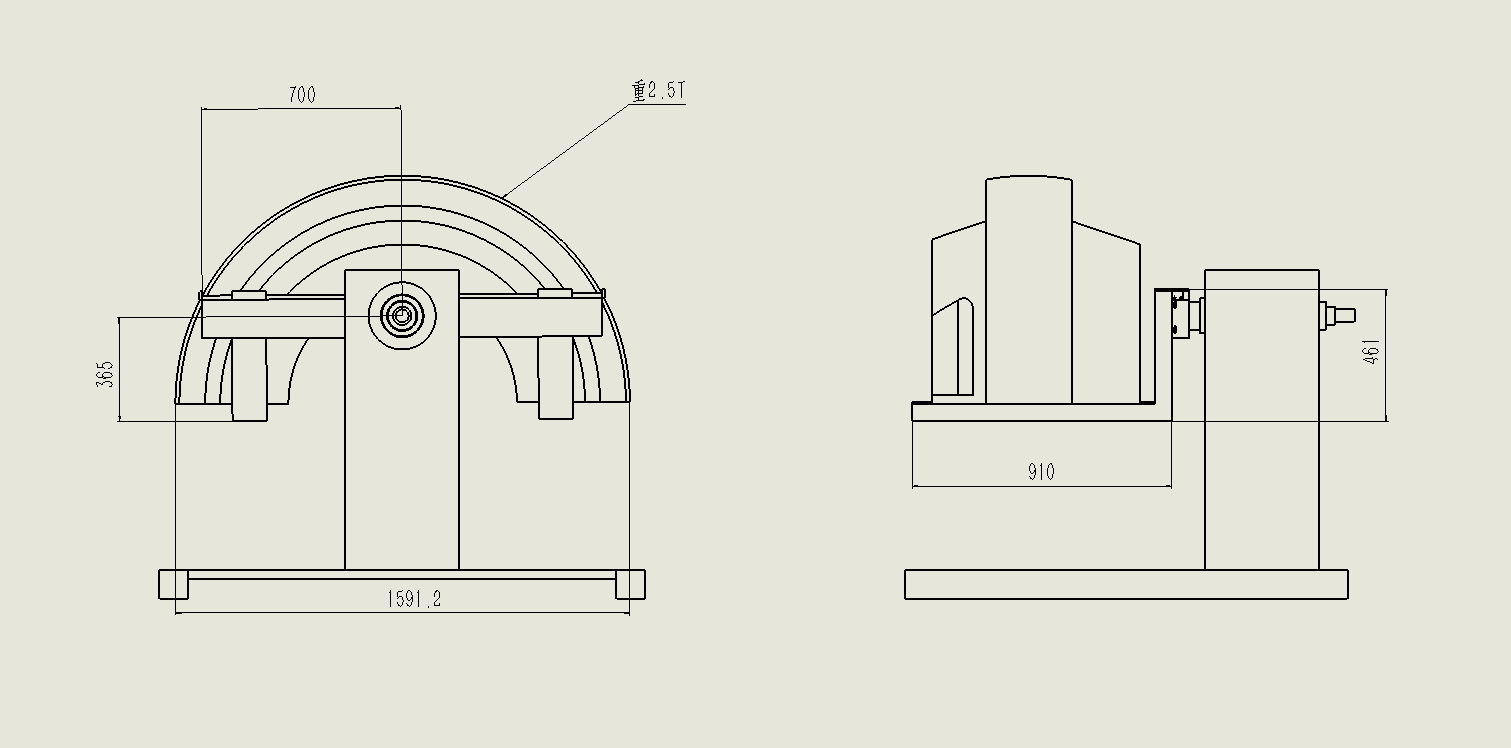

正文摘要:本帖最后由 小蝸牛zp 于 2023-12-18 16:58 編輯 我這邊有個翻轉機構，3個半圓軸瓦共用一個翻轉機構，1、2.5噸（重心與軸心同心）2、2噸（重心在軸心下方40mm）3、1.5噸（重心在軸心下方70mm），這樣的機構咋計算 ... |
DaedraMech 發表于 2023-12-19 17:02 很棒，感謝 |
DaedraMech 發表于 2023-12-19 17:02 學習了，厲害 |
DaedraMech 發表于 2023-12-19 17:02 大佬，M2我不需要放安全系數嗎？ |
小蝸牛zp 發表于 2023-12-19 09:03 這個中專的汽車專業標配，去當?shù)卣乙徽遥瑴p速器一般是可以自鎖，估計是蝸輪蝸桿的 |
| 最近我也要弄這種，不過我的工件只有400kg |
DaedraMech 發表于 2023-12-19 17:02 很詳細，非常感謝，手下我的膝蓋吧，大神 |
DaedraMech 發表于 2023-12-19 17:02 雖然看不懂，但是可以點贊！ |
|
負載需要的驅動力矩可以簡單地分為三部分：一部分用來抵抗負載的慣性以達到一定轉速，一部分用來克服其重力（如果有偏心），還有一部分用來克服各運動副摩擦。 接下來以你這里面2t，偏心40mm的情況為例，第一部分可以應用M=Jα。 轉動慣量J可以在網上找到很多計算公式，但在SW里直接計算要快得多。此外J與轉軸的位置密切相關，因此我們可以在轉軸上建立坐標系來考察特定軸上的轉動慣量。如圖所示，我們很方便地得到了負載相對轉軸的轉動慣量為238.14kg·m^2（必須注意，轉動慣量由積分得來，即使我使用了與你相同的質量和質心位置，只要質量的分布不同，轉動慣量的結果就可能差很多，所以你不能直接拿我這里的數據套用到設備中）。
角加速度α則與你的工況相關，假設這個設備需要在2s內把負載加速到0.5轉/秒， 那么α=Δω/Δt=2π·0.5/2=1.57rad/s^2。 負載如果不偏心，各運動副也十分光滑，那么就直接有M1=Jα=238.14×1.57=374Nm，通過motion仿真也得到同樣的結果：
對于第二部分，由于負載偏心，我們驅動動質心升高時要克服重力做功，如圖所示，這部分重力矩的變化規律比較容易得出：
即M2=mg·e·sinθ=mg·e·sinωt=2000×9.8×0.04×sinωt=784sinωt，且易知θ=90°時力矩最大，為784Nm，通過motion仿真也窺見M1、M2疊加后的力矩變化規律：
最后，摩擦力矩M3不必算出，而是可以通過機械效率（如減速機樣本中的數據、各種標準件的傳動效率經驗表）涵蓋這部分，我們假設機械效率為60%，那么合力矩M=M1+M2+M3=(M1+M2max)/0.6=(374+784)/0.6=1930Nm，通過motion仿真也可以得到三者疊加后的力矩變化規律：
而如果你最終選擇了一款1：160的減速機，取個工況系數K=1.2，那最終需要的輸入力矩就是Mi=1.2×M/160=19.47Nm。 |
LiNing_jrjub 發表于 2023-12-19 09:31 那這種的應該要怎么計算呢？ |
