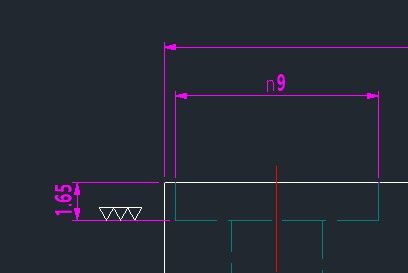

正文摘要:標注中這個n代表的什么意思呢，是直徑的意思？還是孔直徑的意思，還是normal？還有1.65那個尺寸旁邊三個倒三角是粗糙度的意思嗎？ 多謝大佬解答。 ... |
| 字體問題，曾經遇到過。軟件自帶直徑符號顯示正常，自己添加的進去顯示n。 |
| 字體問題，不同軟件之間轉換格式導致的 |
| 有些臺企的圖紙標注也會標注倒三角，標識粗糙度的等級 |
sh1017lwd 發表于 2024-1-10 16:38 可以了，多謝大佬！ |
|
n懷疑是字體的問題，你換這個字體的時候會變成直徑符號 三角標是粗糙度 |
| n9是指公差帶精確等級吧 |
| n沒見過，看圖紙意思大概率是直徑，三角是日標粗糙度舊標準，三個三角對應1.6 |
|
俯視圖就是一個圓的形狀，這個俯視圖被遮住了，我一開始以為是孔直徑的縮寫，但有一張圖同時出現了還Φ和n，一個標注了孔一個標注了圓柱。 |
| 俯視圖呢？ |
