發布時間: 2024-3-9 22:52

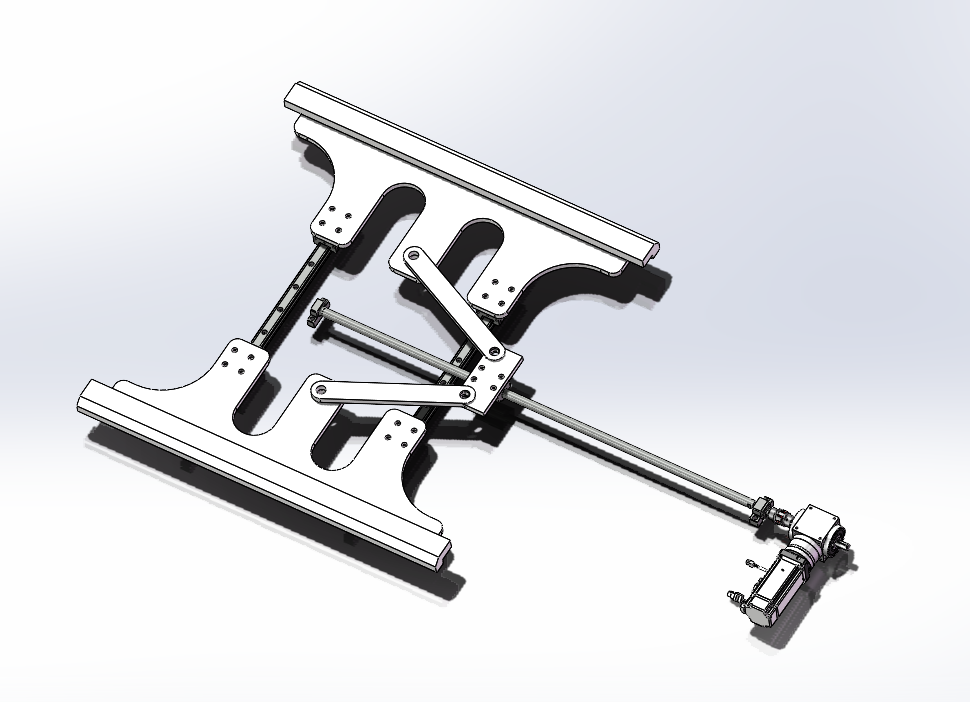

正文摘要:大概結構如圖所示，電機減速機連接絲桿，絲桿螺母向前推動，使得兩側推板向兩側推進的一個對中機構，我需要推動900kg的物品，摩擦不計，速度控制在15秒內完成推進動作即可，求教在此機構中，絲桿螺母的直徑，螺距 ... |
|
為什么不采用平行四邊形機構？ |
| 需要先受力分析。 |
| 900GK物體是什么狀態被推動？ |
| 看這個結構行程沒有多大，絲桿為啥用這么長，兩片連桿能作為螺母座導向？不會卡死么，我建議把絲桿轉90°用正反螺紋的絲桿 |
|
電機和絲桿越大越好，免得出毛病 |
繼續在 發表于 2024-3-10 13:46 感謝建議，這就用雙向絲桿優化結構 |
| 絲桿別受力，重量太重了，受力還有角度，對中為什么不直接使用雙向絲桿 |
| 你這個選型計算沒個30分鐘搞不下來，中間還有死點。今天還是周末 |
| 這個傳動方案絲桿因不能完全對稱，受側向力可能會有點大哈 |
