發布時間: 2024-4-16 12:44

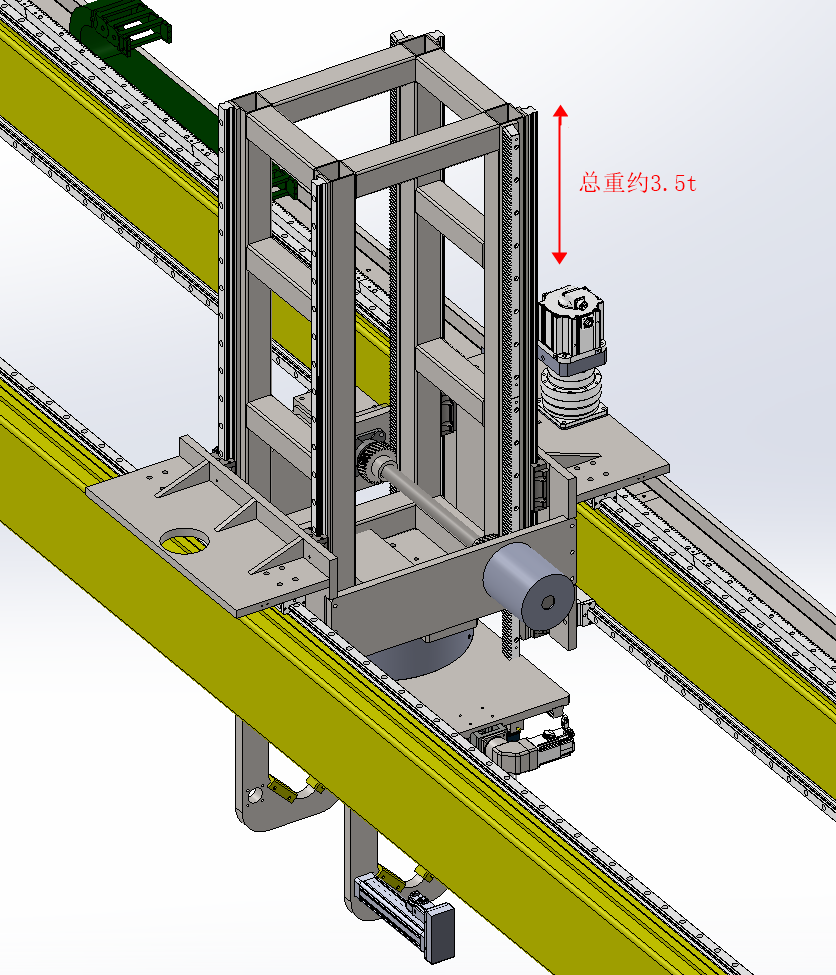

正文摘要:在搞一套桁架機械手，Z軸應該如何考慮防墜設計（Z軸+負載總重約3.5t），結構如下圖1所示。 4.棘輪機構 其它還有什么合適的產品嗎？ |
| 電機選抱閘的，再加一個電磁制動器（斷電抱閘），即使電機剎車壞了還能有保護，我們就是這么用的 |
|
參考龍門機床Z軸結構，抱閘電機+平衡油缸很成熟的設計3.5T問題不大 如果是35T，電機+平衡油缸+機械油缸鎖緊 |
王本份 發表于 2024-4-17 14:12 丟幾個照片看看 |
|
加個氣缸 |
|
謝謝樓主的奉獻 |
廟嶺葉無道 發表于 2024-4-16 14:12 掉下來的案子不少！ |
|
直接抄現成的就行，無非就是重一點就選大型號的，都快成標準件了。 記得一點，都是軟限位+硬限位，雙重保險，不要只選一種。 |
|
氣動抱閘機構已經是桁架設計常用的機構，品牌有SITEMA、ZIMMER、麥爾等，原理就是內部彈簧驅動楔塊抱緊中心軸，使用方法是外部供氣，氣動活塞推動楔塊壓縮彈簧，同時楔塊自漲松開芯軸，桁架機械手就可以隨便動作，在意外斷氣或斷電情況下，迅速切斷供氣，彈簧推動楔塊楔緊芯軸，達到安全制動的效果，氣動抱閘需要配合兩通通斷閥、單向閥和快速排氣閥使用 |
| 桁架在汽車行業大量應用，應該是非常成熟的設計。不需要討論，只需要找現成的大牌設計來參考就行。比如利勃海爾的。 |
