長絲桿對于電機擺放的影響

查看數: 9881 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-5-25 13:15

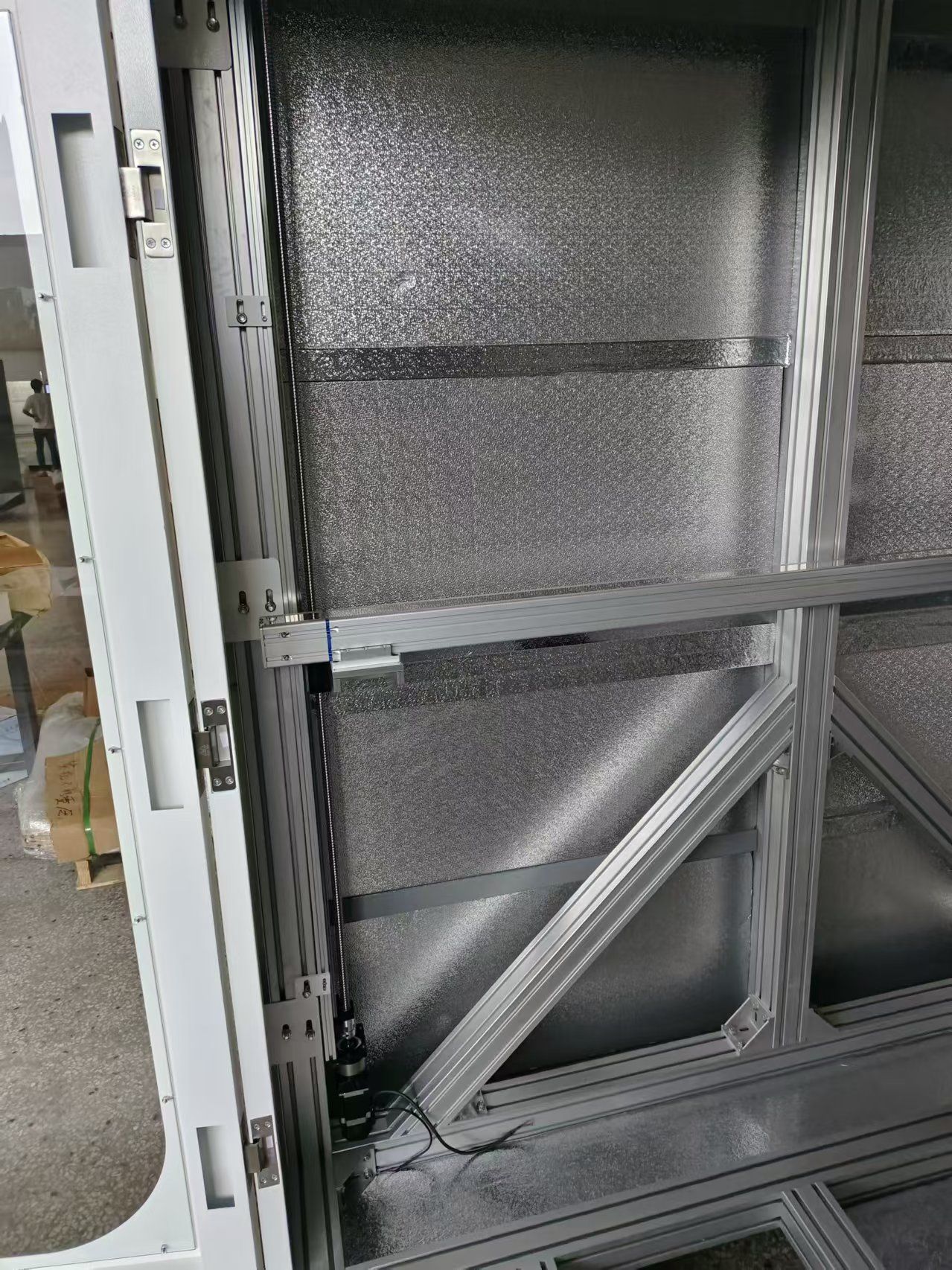

這是我同事設計的z軸傳動機構，采用4根絲桿+4個伺服電機控制。今天來了個高手說，電機倒過來裝在上面更好。我想問問大家，他說的有道理嗎？我能看出來，我同事設計的z軸模組和型材的連接方式有問題，他就用幾個薄 ...

回復

張煙灰 發表于 2024-7-4 08:28:36

cdhcn 發表于 2024-5-31 11:55
就是受拉和受壓的差別了，也就是抗拉強度與抗壓強度的區別。一根長鐵絲可以吊幾百斤不斷，可以壓一斤不彎嗎 ...

有道理

管理團隊 發表于 2024-6-13 11:11:35

公眾號留言選取

cdhcn 發表于 2024-5-31 11:55:38

就是受拉和受壓的差別了，也就是抗拉強度與抗壓強度的區別。一根長鐵絲可以吊幾百斤不斷，可以壓一斤不彎嗎？自己都立不穩。

qqqabcw 發表于 2024-5-26 21:37:50

是因為桿受壓可能導致失穩嗎？

先干2年3d打印 發表于 2024-5-26 17:16:18

學渣渣發表于 2024-5-26 07:50
lz沒交代z軸平臺多大，負載多大，升降速度如何

框架尺寸的型材，高大概是2.8m長寬1.8m吧。負載最大200kg？

學渣渣 發表于 2024-5-26 07:50:30

面壁深功發表于 2024-5-26 06:17
電機倒過來裝在上面，這種狀況下絲桿軸向受到的是拉力，也就不需要考慮運動中的剛度問題，不過，需要考慮軸 ...

lz沒交代z軸平臺多大，負載多大，升降速度如何

我更關心4Z同步的問題。發表于 2024-5-26 13:16

是的，速度負載不大的情況下或許安裝在下面還更好維護發表于 2024-5-26 11:59

我看4Z方案本身就是可以斟酌的發表于 2024-5-26 08:04

空間、成本、性能的優化是設計人員的天責發表于 2024-5-26 07:52

面壁深功 發表于 2024-5-26 06:17:04

電機倒過來裝在上面，這種狀況下絲桿軸向受到的是拉力，也就不需要考慮運動中的剛度問題，不過，需要考慮軸承的軸向負載方向的變化和應對。

學渣渣 發表于 2024-5-25 22:11:18

QQxy 發表于 2024-5-25 15:04
只看到一個電機，四個并列的？

來個全圖看看

lanshujian10 發表于 2024-5-25 19:04:58

高手？都沒有給你講解為什么要這么做的高手嗎？

講解了，我不懂。他說什么受拉不受壓，絲桿會彎曲。發表于 2024-5-25 19:40
