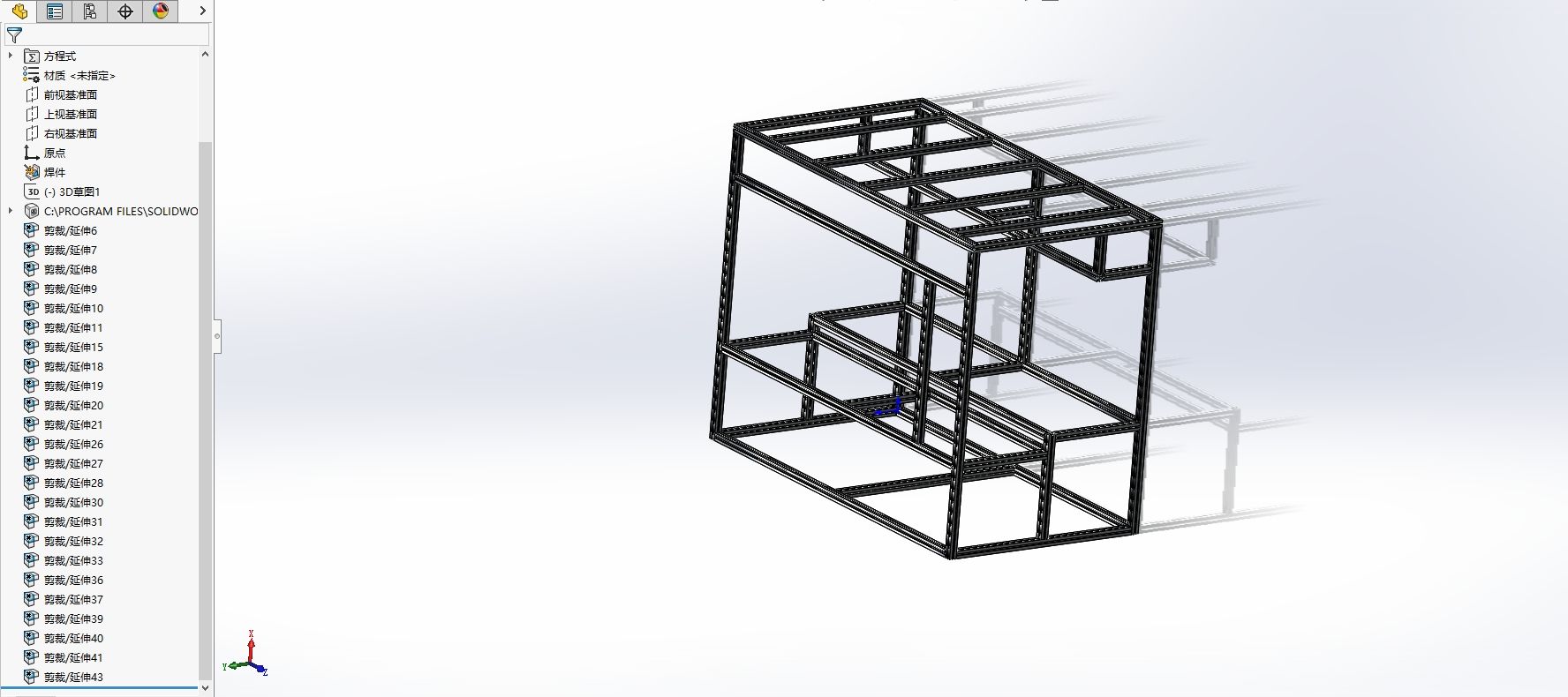

三維標尺寸 然后他們按尺寸切割拼裝

我們這邊都是之間整個出圖，再搞幾個剖面

我的方式是轉換多實體為裝配體，然后手動裝配角碼，再統計下角碼的數量（螺栓按照角碼數量2倍即可）

冷月凝霜 發表于 2024-8-13 15:46
可以直接出整體圖帶 CUT LIST 就可以了啊

總長有點魔性

可以直接出整體圖帶 CUT LIST 就可以了啊

我們如果是自已搭就出表，注明規格尺寸，打孔要求。
如果外發，就出總圖。

后續還有這種架子的話，可以用怡合達的型材插件，名字叫“怡合達DIY鋁型材選型系統”，免費安裝使用，可以畫型材，門板，封板之類的，很方便，都是單體的，整體出圖還是單個出圖都可以

youke35730 發表于 2024-8-13 09:49
以前做過類似的架子。直接不給成品圖。把需要多長的型材列成表格，讓鋁型材供應商直接提供對應長度的型材。 ...

補充一下，連接件數量也要寫清楚。比如角鋁，T型螺栓螺母之類的連接件
