發布時間: 2024-8-14 13:20

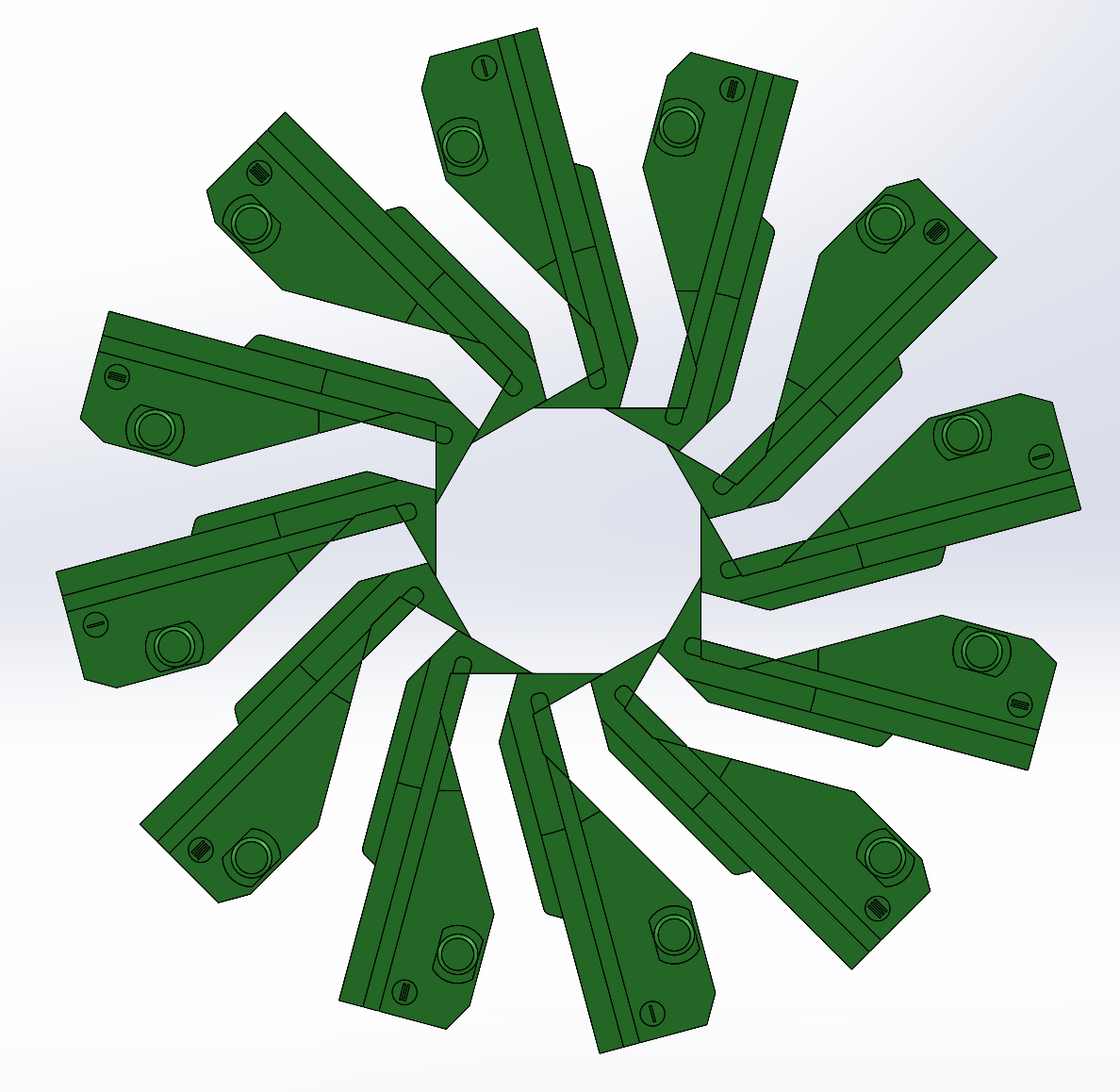

正文摘要:本帖最后由 風箏123 于 2024-8-14 13:21 編輯 如圖所示，類似三爪卡盤的卷曲機構。材料為POM，受驅動后零件做直線運動，12個零件組合后實現內腔的大小變化，使用時會反復運動。其兩側被零件限位(圖中省去)。 現存 ... |
| 閉環。主要原因在于材料，對比手板加工和注塑加工(耐磨POM)，手板有異響但注塑沒有。注塑的材料做光譜確實是POM，但是否添加PTFE暫不得知。 |
類似三爪卡盤的卷曲機構 三爪卡盤怎樣的卷曲機構？一般不是端面螺旋槽么 愿聞其詳，謝謝 |
438007705 發表于 2024-8-14 16:25 混料粒子 |
|
如果12個葉片都在一個平面，為什么沒考慮這種方式？ |
加肥貓devil 發表于 2024-8-14 17:10 不知道具體尺寸，如果尺寸不大，可以選擇整個材料都是聚四氟加工。 |
喂我袋鹽 發表于 2024-8-14 18:48 12個葉片的運動如何導向？ 葉片上的那些溝槽，凸起，和葉片的運動無關，和負載有關？ 還看到葉片有1，2，3的標記，3個一組？ |
受驅動后零件做直線運動，12個零件組合后實現內腔的大小變化 這個不能說是直線運動吧 |
喂我袋鹽 發表于 2024-8-14 16:12 又仔細看了一下，似乎沒重疊，但有厚度變化，有的地方薄，有的地方厚。 不過有一個問題，lz不需要最小內徑=0？ |
喂我袋鹽 發表于 2024-8-14 16:08 主要是自潤滑好，我有些沒有太大壓力的旋轉墊片會選擇用聚四氟乙烯，很順暢 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
|
喂我袋鹽
| + 1 | 思想深刻，見多識廣！ |
