求助大佬，線性陣列草圖后，拉伸切不補了

查看數: 2061 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-28 11:48

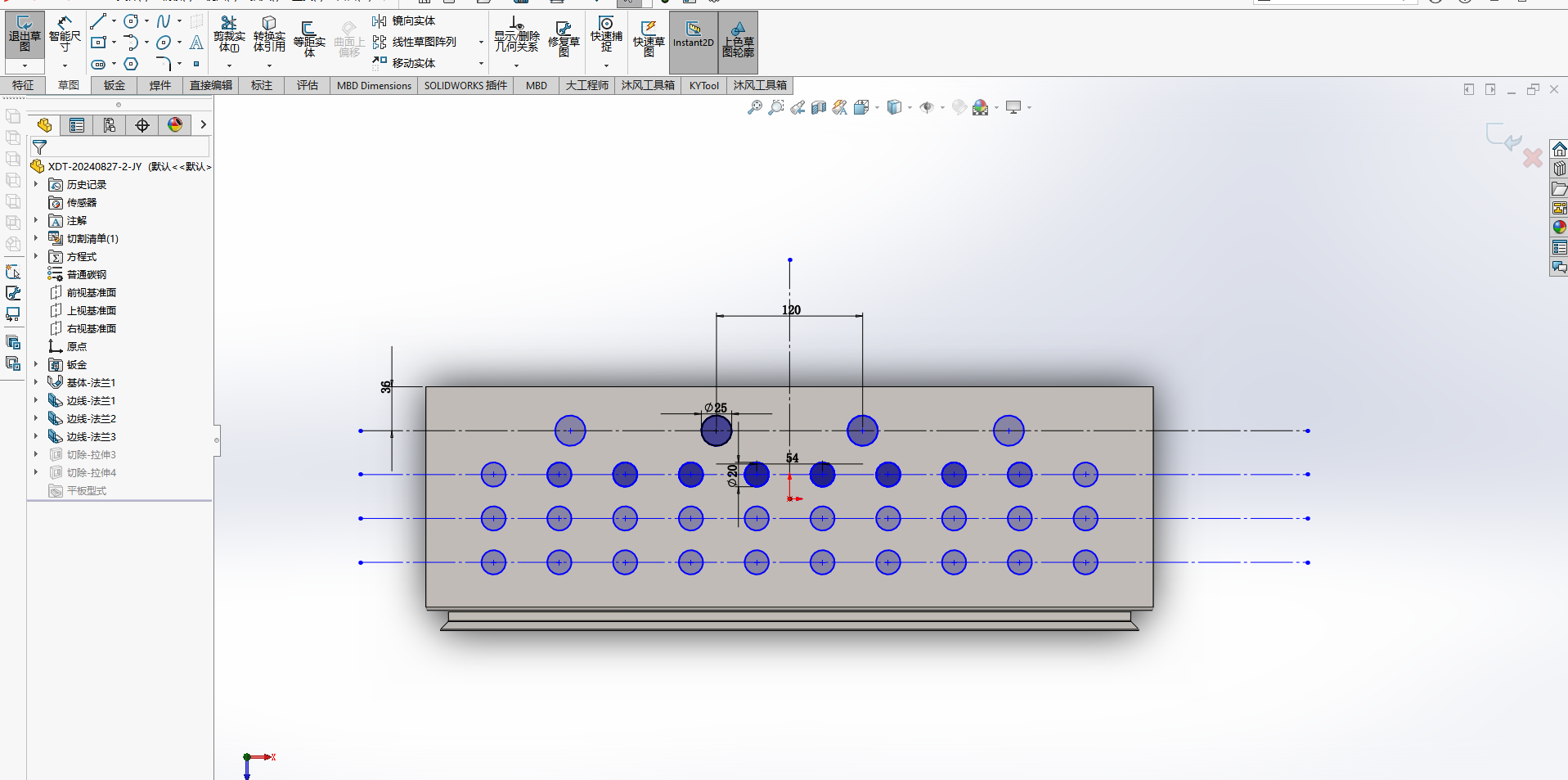

如圖：想切幾個孔，線性陣列了一下，再選則草圖拉伸切除，就會報錯有相交的線。但是當一個個選擇草圖輪廓的時候，拉伸切除又不報錯了。第一次遇見這種情況，想不明白哪里出現錯誤，求教大神，謝謝 ...

回復

冷月凝霜 發表于 2024-8-30 09:04:19

8887726 發表于 2024-8-29 16:11
這種問題怎么解決呢，

這個要更改自己畫圖的習慣了，先畫最邊緣的基本單元，然后一次性陣列出來就可以了

好的謝謝，下次改正發表于 2024-8-31 16:04

nnnb 發表于 2024-8-29 16:40:01

學習中

8887726 發表于 2024-8-29 16:11:06

冷月凝霜發表于 2024-8-28 16:51
你陣列的初始的圓是哪一個如果你多次陣列的話可能會有重疊的圓，那樣的話就不能自動切除了

這種問題怎么解決呢，

冷月凝霜 發表于 2024-8-28 16:51:25

你陣列的初始的圓是哪一個如果你多次陣列的話可能會有重疊的圓，那樣的話就不能自動切除了

8887726 發表于 2024-8-28 16:10:34

深圳晨夕發表于 2024-8-28 16:07
在這些小問題上花時間沒有意義。軟件只是一個工具，殊途同歸，能實現結果就行。

但是出現這種問題，輪廓軌跡是要自己一個個選的，能節約時間最好

深圳晨夕 發表于 2024-8-28 16:07:39

在這些小問題上花時間沒有意義。軟件只是一個工具，殊途同歸，能實現結果就行。

8887726 發表于 2024-8-28 16:02:52

sh1017lwd 發表于 2024-8-28 15:47
先切孔再陣列

那不就成特征陣列了，

sh1017lwd 發表于 2024-8-28 15:47:24

先切孔再陣列

sw小趴菜 發表于 2024-8-28 15:10:37

不建議在草圖中陣列
