求助，聯軸器選用問題

查看數: 2009 | 評論數: 17 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-29 08:25

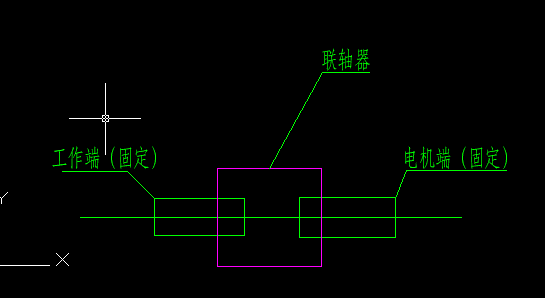

各位大佬，小弟有個問題想請教一下，現在想選一個聯軸器，同軸，要求在固定兩軸的同時，能完成對聯軸器的更換，也就是兩個軸是固定，軸向不發生位移，方便維護這樣。轉速71rpm,扭矩926.73N.m.長度大約170mm。適用于 ...

回復

cangzhoumj 發表于 2024-8-30 07:56:49

按設計手冊選沒毛病

qqqabcw 發表于 2024-8-29 18:16:54

疊片聯軸器

jinshenxiaohuo 發表于 2024-8-29 17:00:12

分成兩半的聯軸器

LaoJunYi 發表于 2024-8-29 13:18:51

這個一般直接購買標準件，詳情可以直接問供應商

王大炮TM 發表于 2024-8-29 13:05:54

LaoJunYi 發表于 2024-8-29 09:36
夾殼式聯軸器，更換在聯軸器里算方便的

夾殼式聯軸器我只找到FZ/T90017 紡織行業標準，而且已經作廢了，還有其他的標準嗎？

平凡yjr 發表于 2024-8-29 11:20:48

夾殼聯軸器簡單，不知你的同心度要求如何？

LaoJunYi 發表于 2024-8-29 09:36:25

夾殼式聯軸器，更換在聯軸器里算方便的


王大炮TM 發表于 2024-8-29 09:25:29

廟嶺葉無道發表于 2024-8-29 08:51
軸頭直徑兩軸間隙沒看到，你這要是間隔大長點可以萬向的，直接抽下來。但是我通過你這個轉速看可不可以直 ...

嗯，可以，萬向聯軸器不太好，對同軸度有要求。

王大炮TM 發表于 2024-8-29 09:24:41

youke35730 發表于 2024-8-29 08:54
機械設計手冊上有凸緣聯軸器。可供參考

凸緣的話，拆裝還是不太方便吧
