這種輸出軸一般怎么連接？

查看數: 2347 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-9-10 22:45

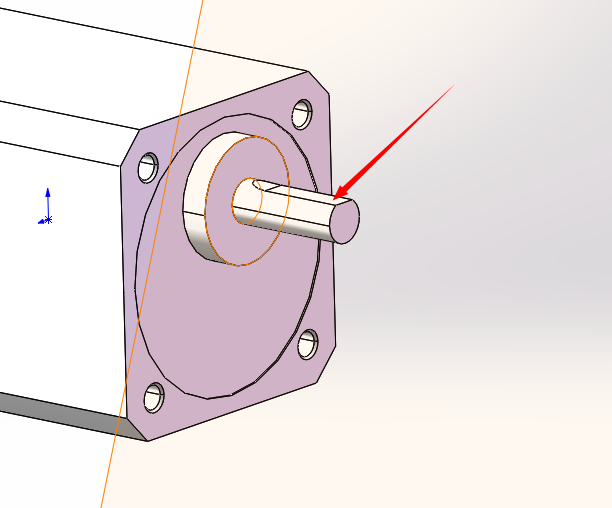

本帖最后由 JOYO 于 2024-9-10 22:46 編輯這種輸出軸一般怎么連接？軸直徑為6mm，直接用緊定螺栓頂緊平面嗎？

回復

JOYO 發表于 2024-9-14 11:08:12

wtangzz147 發表于 2024-9-11 11:11
也可以做個線切割的轉接件，轉接件內部切割D型孔，外圓切鍵槽。

嗯嗯我現在就是想這么干

wtangzz147 發表于 2024-9-11 11:11:19

也可以做個線切割的轉接件，轉接件內部切割D型孔，外圓切鍵槽。

lianghypo 發表于 2024-9-11 10:08:10

看你要裝什么，同步輪有標準的D孔，也可以買小一號，自己加工D孔

viJoe 發表于 2024-9-11 09:21:37

一般做鍵槽，扭矩大或經常正反轉的話聯軸器+鍵。頂絲+平面不可靠

liu20668 發表于 2024-9-11 08:57:43

聯軸器的那種方案，直接抱死或者頂緊

oy666 發表于 2024-9-11 08:41:20

最好是把孔做成有點扁位，然后再用螺絲頂住

救贖. 發表于 2024-9-11 08:24:48

你都知道答案了

cangzhoumj 發表于 2024-9-11 08:05:24

半圓鍵或頂絲

暴躁的老鯊魚 發表于 2024-9-11 01:49:52

這個平面削了幾mm，應該是個整數，我感覺這個應該就是裝平鍵銷的
