專門為業余電工畫的電氣原理圖

查看數: 2327 | 評論數: 16 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-9-11 15:28

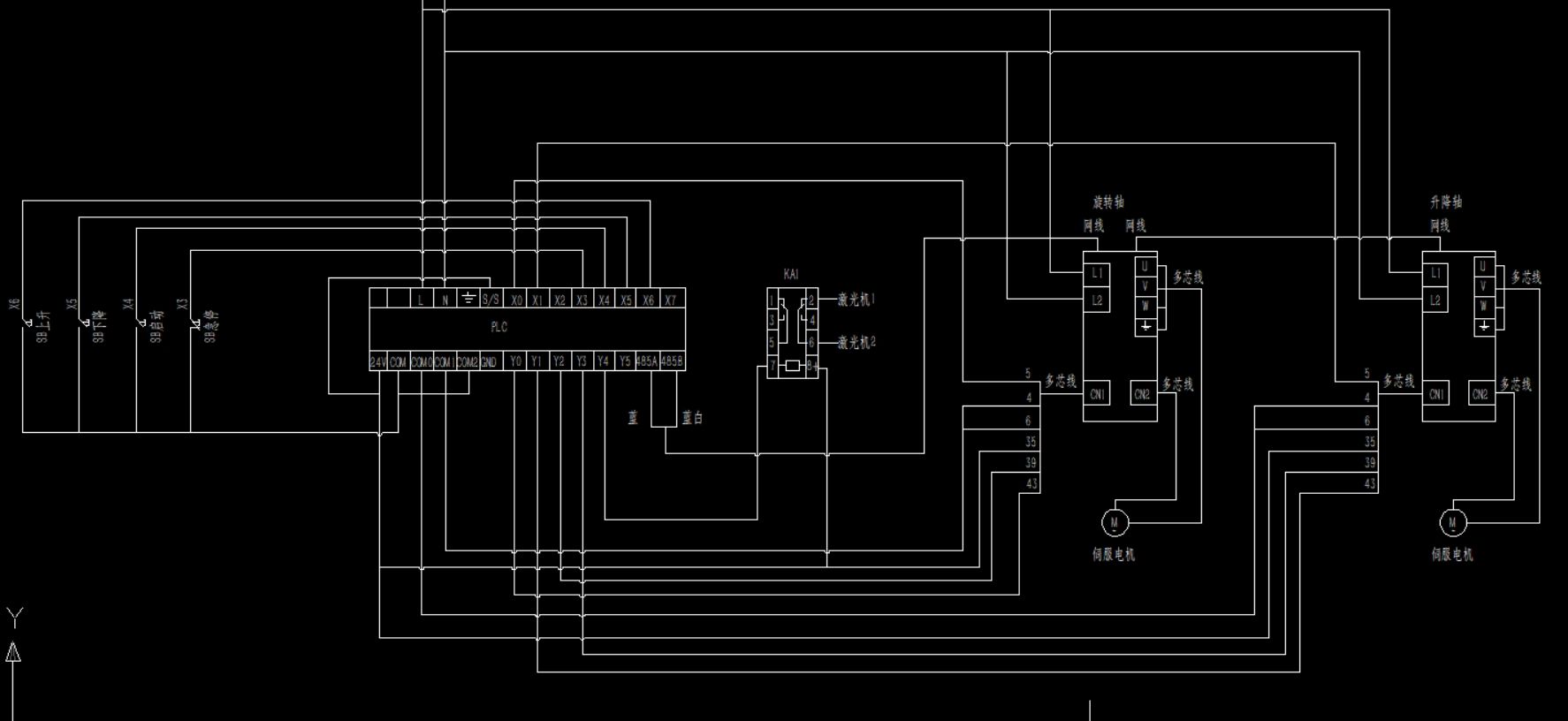

現在做了一款常規機，沒有電氣工程師，為了不接錯線，作為一個不能再業余的我，畫了一幅所謂的電氣原理圖。實物也和圖紙一樣擺放如果看不懂，大家請噴，甭客氣 ...

回復

windy淵虹 發表于 2024-9-12 12:22:46

麥哥123 發表于 2024-9-11 17:36
如果實物，其中一個驅動器是擺在左邊，是不是我就不會接線了？

是

oy666 發表于 2024-9-12 08:34:50

感覺應該是接線圖吧，不過狠容易看懂，還是狠厲害的

cangzhoumj 發表于 2024-9-12 08:00:51

不予評價

麥哥123 發表于 2024-9-11 17:36:45

那抹淡綠發表于 2024-9-11 17:31
其實我覺得這叫電器接線圖，就是方便不懂原理的人，也能按圖接線

如果實物，其中一個驅動器是擺在左邊，是不是我就不會接線了？

所以就需要懂原理的人來接線了哦發表于 2024-9-12 15:25

那抹淡綠 發表于 2024-9-11 17:31:35

其實我覺得這叫電器接線圖，就是方便不懂原理的人，也能按圖接線

華2017 發表于 2024-9-11 16:53:52

本來就應該這樣。很多專機3D走線畫得非常漂亮。和真實的事物沒什么差別，有些那里需要綁扎帶都給體現出來了！

Sukura123 發表于 2024-9-11 16:45:14

看著用的是PLC自帶的電源。這種一般容量都不大，小心容量不夠哦

就那幾個按鈕，PLC廠家說可以用它的電源發表于 2024-9-11 16:49

救贖. 發表于 2024-9-11 16:35:56

我竟然也看懂電路圖了

麥哥123 發表于 2024-9-11 16:34:50

trongtrongtrong 發表于 2024-9-11 16:24
不同的線可以用不同的顏色不？

是用不同顏色，也做成塊了，只不過有些顏色截圖看不清（可能是我色盲原因），怕你們這些本科生看不懂，所以這個截圖才改成白色
