鏈輪傳動的計算！新手小白！求大神指點

查看數: 1727 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-9-19 11:20

一個模型結構如圖，請教電機和鏈條鏈路的選型，真心想學習，看了很多資料，還是無法連起來，請大神指點一下！

回復

woshiwsm 發表于 2024-9-19 20:08:01

我突然發現好多人基礎的都不會啊.......

yfjin 發表于 2024-9-19 17:01:59

菜又愛玩發表于 2024-9-19 16:53
我建議你用兩組齒輪，19帶11，再11旁邊再放個11同步，帶動另外一個11

你的意思是11旁邊加個齒輪，11直接用電機驅動嗎？

反正你19帶兩個11是為了讓它們同步嘛，只要能達到這個要求就行了發表于 2024-9-20 10:42

菜又愛玩 發表于 2024-9-19 16:53:40

yfjin 發表于 2024-9-19 13:29
還沒有，這個該怎么算呢？先算13齒和19齒，再算19和11齒的嗎？

我建議你用兩組齒輪，19帶11，再11旁邊再放個11同步，帶動另外一個11

這個就是基本的計算了發表于 2024-9-19 16:54

yfjin 發表于 2024-9-19 16:22:18

599142655 發表于 2024-9-19 14:29
你這簡圖跟截圖對不上呀

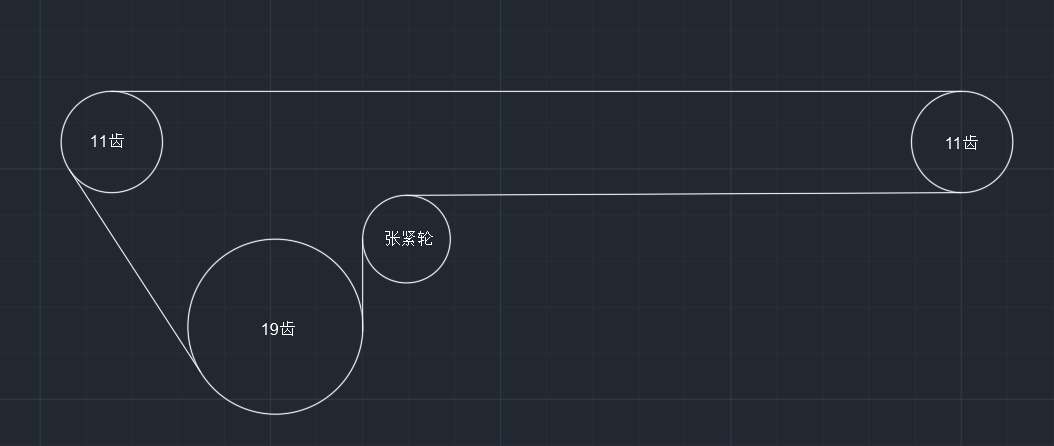

簡圖只是示意一下3條鏈條的運行

yfjin 發表于 2024-9-19 16:21:28

599142655 發表于 2024-9-19 14:28
首先，電機上的鏈輪要繞進去。你簡圖上單獨放在旁邊肯定沒法驅動呀。

我就是簡單的畫個平面體，按照模型的怎么計算呢？

599142655 發表于 2024-9-19 14:29:37

你這簡圖跟截圖對不上呀

599142655 發表于 2024-9-19 14:28:06

首先，電機上的鏈輪要繞進去。你簡圖上單獨放在旁邊肯定沒法驅動呀。

yfjin 發表于 2024-9-19 13:52:15

599142655 發表于 2024-9-19 13:42
你這臥式電機不要這個方向放呀，會漏油的。呼吸口要朝上呀。盡量不要在一根軸上放三個軸承。你這個繞法沒把 ...

電機可以放地上的，請問這個怎么計算選型呢？

599142655 發表于 2024-9-19 13:42:26

你這臥式電機不要這個方向放呀，會漏油的。呼吸口要朝上呀。盡量不要在一根軸上放三個軸承。你這個繞法沒把電機繞進去呀。
