求助，100噸壓力機設計用多厚的板材？

查看數: 7285 | 評論數: 18 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-9-26 16:49

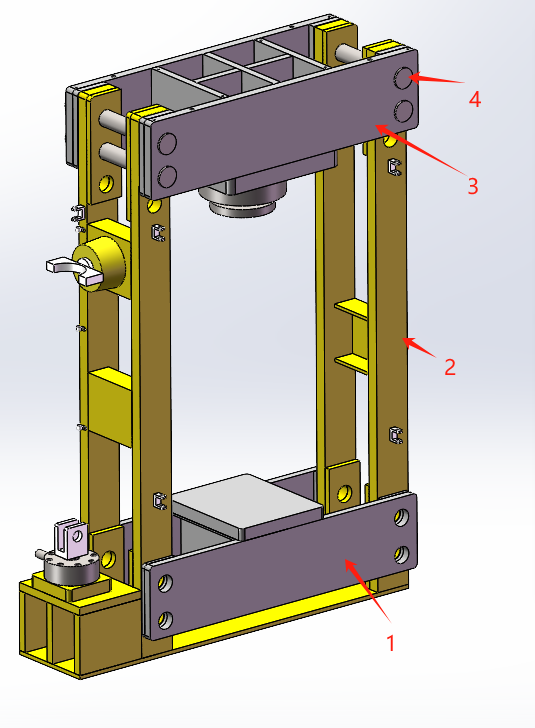

我這寬其實不是壓力機，是按著單柱壓力機的樣式畫的。它其實是個測試設備，中間會放一個升力100噸的油缸，主要是部件1下部支撐，2主體框架，用的4根30個厚的板，3頂部支撐，三部分靠8根直徑40的銷子連接固定。頂 ...

回復

程8571 發表于 2025-3-19 10:50:51

你這個有限元做的太粗糙了，多看下教程資料，張曄老師的很好。有限元分析想要做好，涉及到改結構，倒圓，避免應力集中，細化圓角處的網格。非一日之功，也不是一兩句話能講清楚的。

程8571 發表于 2025-3-19 10:46:17

你這個要改結構，不能只單純增加板厚，避免應力集中處，比如調整結構件位置，應力集中處倒圓角，圓角處細化網格，具體操作方法，一兩句講不清楚，需要經驗積累判斷，找點資料學習下，張曄老師的視頻還是不錯的。

gobine 發表于 2024-9-27 10:38:48

馬九五發表于 2024-9-27 08:34
力線怎么畫？用軟件分析么？

參考一下


火車司機1667 發表于 2024-9-27 09:31:56

學習學習

蘿卜包呀 發表于 2024-9-27 09:23:08

我做的10T的壓機就用了40厚的板，除了受力足夠，還得保證設備整體的剛性、穩定性。別省那點材料錢

廟嶺葉無道 發表于 2024-9-27 08:35:05

在軋機行業一般大壓下量基本門式牌坊結構，澆鑄的。只有本身實力硬才能硬碰硬，你這個薄板焊接有點差點意思，還是看你用途，畢竟你最大是100，最大用不用的上不是看個人

學者11 發表于 2024-9-27 08:34:56

就一個有限元分析的安全系數分析就能定性板薄厚，你真是膽大。
力學分析是一個很復雜的過程，是一個要寫計算書的。
你以為光靜態力學分析嗎？還有動態力學分析，還有疲勞分析還有振動模態分析等等。

馬九五 發表于 2024-9-27 08:34:14

gobine 發表于 2024-9-26 17:25
樓主這個結構【1】小蠻腰，兩頭大，中間小；【2】4根黃色的立柱，左右不對成（左邊2個連接槽鋼，右邊1個） ...

力線怎么畫？用軟件分析么？

手畫就可以了。再舉一個例子，類似于流體力學中，層流狀態下，液體流過不同管徑的管道，管徑粗，流線稀疏，管徑細，流線密集。最后在粗管道過渡到細管道的部位，流線從稀疏變成密集，這個部位就是應力集中處。發表于 2024-9-27 10:29

馬九五 發表于 2024-9-27 08:28:32

LiNing_jrjub 發表于 2024-9-27 08:16
我最近做的一款C形壓機，6噸額定載荷，側面兩塊C形板，用的40厚的鋼板，有限元分析才能勉強達到預期形變量 ...

兩側C形是用40的板拼焊么？

不是拼焊的，是一整塊鋼板加工成C形的發表于 2024-9-27 08:37
