發布時間: 2024-9-28 10:03

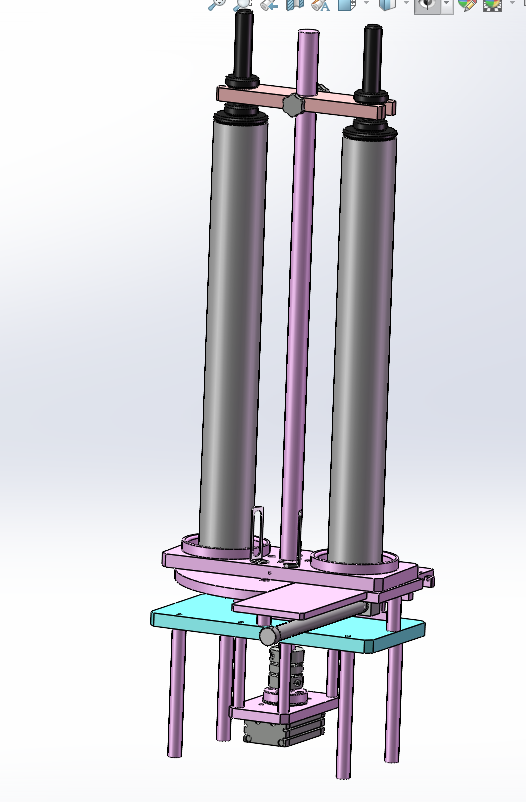

正文摘要:請各位大佬幫我看看 如圖為整體結構，串棒上有環形物料，靠物料自身重力下落。當右邊的物料用完時，回轉氣缸帶動托班1旋轉，使左邊的串棒到達上料位。現在問題是這個回轉氣缸在0.4mpa時只能提供2NM的扭矩，串棒距 ... |
|
氣缸改成伺服電機就可以了 旋轉氣缸有點扯了 |
|
如果我沒看錯的話 你是要用一個旋轉氣缸帶動上面一大堆東西旋轉？ 估計有十幾kg吧 我建議你先去了解下旋轉氣缸吧 旋轉氣缸負載根本不可能帶的動這么重的東西旋轉的 不要為難氣壓了 好吧 換成伺服電機就可以解決了 |
| 加個氣罐用調壓閥 |
| 把氣缸換大一點，不是有空間嗎？ |
越州Vv 發表于 2024-9-28 16:16 樓上正解，只是一個旋轉動作，搞那么復雜干啥，氣缸本身的氣緩沖完全可以忽略，在氣缸的形成末端加自帶螺帽緩沖器，既可以緩沖又可以定位。 |
越州Vv 發表于 2024-9-28 11:20 加個增壓器吧。就不用改結構了。有那種自增壓的，都不用電。 |
| 增加終點的彈簧，到終點時氣缸的力全轉換成彈簧的力，反向再動時就會疊加，啟動難也能解決 |
| 盤外延找個點輔助推一把，讓旋轉啟動起來，解決啟動難是不是就沒事了 |
寒城孤寂 發表于 2024-9-28 16:05 我剛才搞明白了  ，但是現在要結局的是旋轉速度慢，氣缸緩沖吸收不了這么大能量的問題。是不是只能換步進＋減速機了 |
