馬華鑫 發表于 2024-11-5 14:27 可以，強度比C型塊更好。 |
馬華鑫 發表于 2024-11-5 08:25 如果你說的梯形板子就像上面其他筋板的一樣的外形的話，其實用在那里相對于C型板減弱了對方管的根部連接強度。這塊C型板作用同時加強橫版和方管的強度。 |

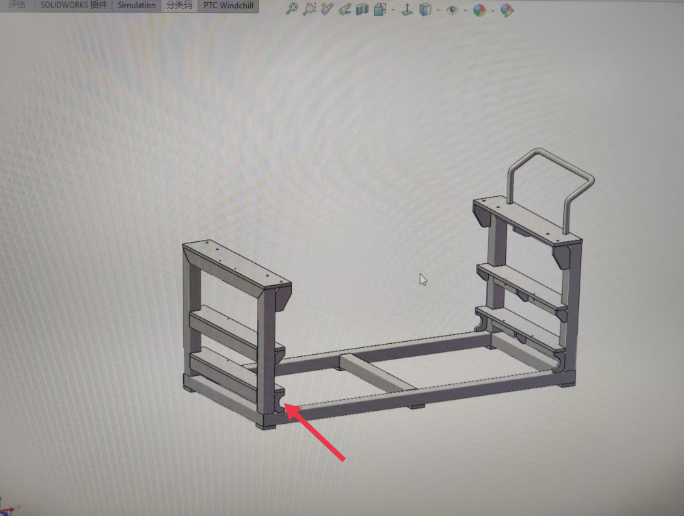

陀螺儀的心 發表于 2024-11-5 08:10 你好，如果我不挖這個C形槽，直接就是一塊梯形的板子焊接上去，不知道可以不？跟C形槽相比，強度會不會弱一些？ |
| 這個C型筋板結構受力是合理的:首先就是可以直接定位橫版的位置；其次如果把這C型板在設計時分解成上下兩塊角撐，不僅增加了焊接工作量，而且沒有C型板美觀。 |
馬華鑫 發表于 2024-11-4 08:53 沒有吧？如果有的話，恕我見識短淺，請大佬解釋一下，讓我學習一下，消除應力最多的不是熱處理嗎  |
有沒可能是為了應付外行領導添加的 |
| 受力分析，形式上沒問題 |
| 看電視解析沒，人家就正常說話搞出來人格分析。簡單點可能就沒啥用，正常避空位的筋板。或者看看裝配這不就知道了 。一個焊接框架的筋板能影響整個設備了？太空飛船上用的嗎 |
