1噸圓柱體對中定位問題求助

查看數: 2526 | 評論數: 26 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-11-28 14:48

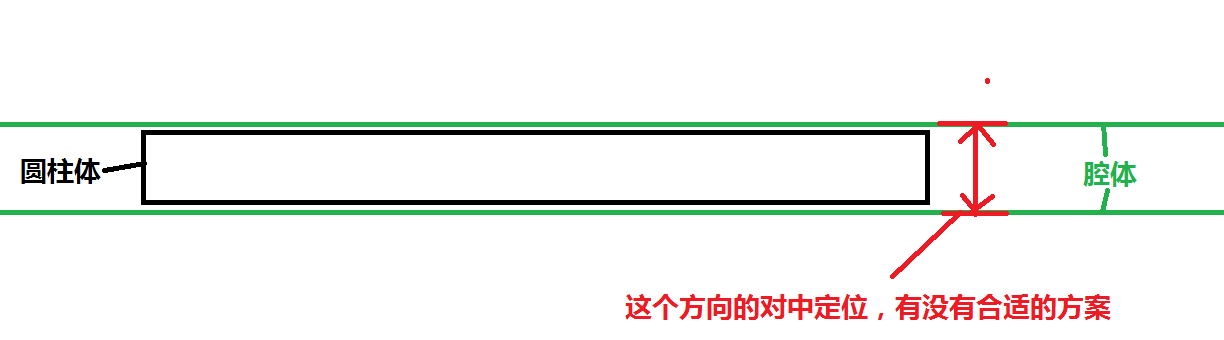

請問各位大神出謀劃策下。直徑200mm，長6m，質量1噸左右的圓柱體怎么做對中定位？我了解的定位柱這邊估計是不太行了，不知道各位有沒有好的方法？或者知道哪種荷重大一點的定位柱產品？ ...

回復

狄奧多西今猶在 發表于 2024-11-29 14:43:00

也不能改管道是吧，總不能拿磁鐵去吸吧，插眼看看大佬怎么處理的

學者11 發表于 2024-11-29 09:15:45

你這是向核反應堆里邊兒插鈾棒是吧

下等的牛 發表于 2024-11-29 08:37:51

喂我袋鹽發表于 2024-11-28 23:31
這是什么機器，還要注水，這么復雜？

測試裝置，主要是對這個1噸重長6m的東西進行軸向定位和對中定位，目前還不知道怎么搞

喂我袋鹽 發表于 2024-11-28 23:31:00

下等的牛發表于 2024-11-28 17:02
中間的那個圓柱體不能動，腔體里面是要注水的，膨脹不現實

這是什么機器，還要注水，這么復雜？

Dreaming___snai 發表于 2024-11-28 17:20:38

V形塊

下等的牛 發表于 2024-11-28 17:03:44

babty 發表于 2024-11-28 16:39
買一些鋼珠，做半個保持架，一頭一個，應該可以吧。

對中定位就沒法搞了，這樣只能是把圓柱體裝進去的時候方便點。這樣的結構應該沒有對中作用吧？

只要你不是豎直裝，就和一整個軸承一樣，如過你是豎直裝，就一頭裝2個。發表于 2024-11-29 08:03

下等的牛 發表于 2024-11-28 17:02:42

WXB4006 發表于 2024-11-28 16:40
既然是管子，那可以考慮從內部撐脹的方式。

中間的那個圓柱體不能動，腔體里面是要注水的，膨脹不現實

jinshenxiaohuo 發表于 2024-11-28 17:00:20

兩頭做兩個套，比腔體稍小點，塞進去，最后取下來

WXB4006 發表于 2024-11-28 16:40:21

下等的牛發表于 2024-11-28 15:39
這個圓柱體不能加工，一根光禿禿的管子，要放在圓柱腔體內，需要考慮對中定位的問題。因為普通的定位柱荷重 ...

既然是管子，那可以考慮從內部撐脹的方式。
